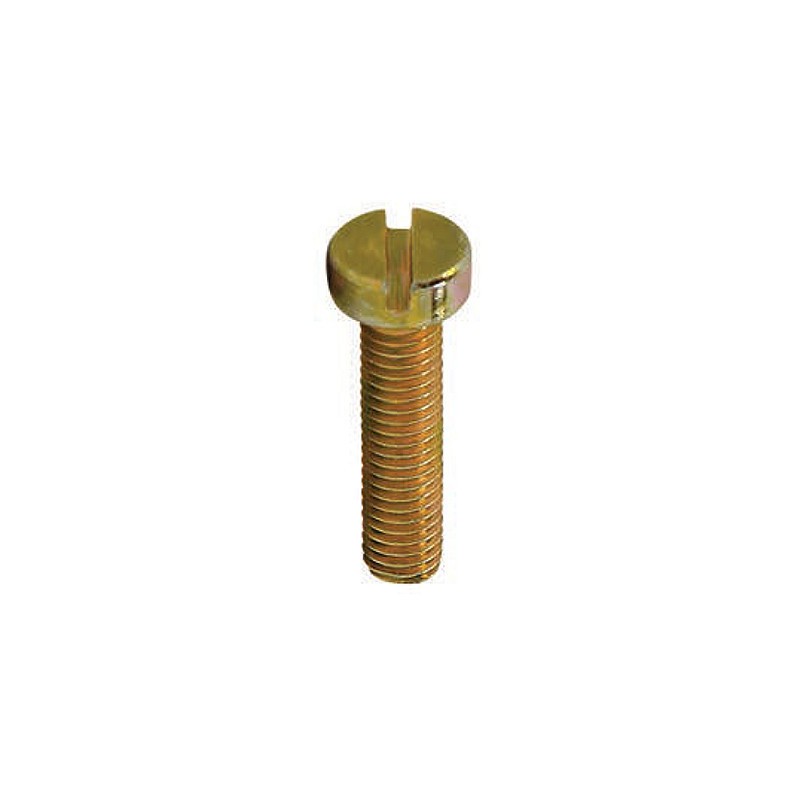

PARAFUSO ROSCA MÁQUINA CABEÇA CILÍNDRICA COM FENDA SIMPLES

PARAFUSO ROSCA MÁQUINA CABEÇA CILÍNDRICA COM FENDA SIMPLES
PARAFUSO ROSCA MÁQUINA CABEÇA CILÍNDRICA COM FENDA SIMPLES-102
PARAFUSO ROSCA MÁQUINA CABEÇA CILÍNDRICA COM FENDA SIMPLES-102

PARAFUSO ROSCA MÁQUINA CABEÇA CILÍNDRICA COM FENDA SIMPLES

Grátis!

DIMENSÕES: DIN 84 (DIN EN ISO 1207)

MATERIAL: AÇO CARBONO

ACABAMENTO: Zincado Branco Bicromatizado Oxidado Preto Niquelado, Flocos Zinco, Zinco Mecânico; Galvanizado a fogo; Zinco Níquel; Zinco Preto; Zinco Trivalente; Fosfato; Zinco ferro; GEOMET® 321; GEOMET® 500; DELTA PROTEKT; MAGNI 567

ROSCA: DIN 13 (ISO 965)

Verificar disponibilidade de estoque e/ou fabricação

REF: RMCL2X6BC Categoria Etiqueta:

Descrição do produto

TABELA DE DIMENSÕES (MM)

d (diâmetro) M 2 M 2,5 M 3 M 4 M 5 M 6 M 8 M 10
rosca/FPP MA-0,40 MA-0,45 MA-0,50 MA-0,70 MA-0,80 MA-1,00 MA-1,25 MA-1,50
D (diâmetro cabeça) máx. 3,80 4,50 5,50 7,00 8,50 10,00 13,00 16,00
h (altura cabeça) máx. 1,30 1,50 2,00 2,60 3,30 3,90 5,00 6,00
N (abertura da fenda) máx. 0,70 0,80 1,00 1,20 1,50 1,90 2,30 2,80

TABELA DE PEÇAS

d (diâmetro)
Comprimento		 M 2
MA-0,40		 M 2,5
MA-0,45		 M 3
MA-0,50		 M 4
MA-0,70		 M 5
MA-0,80		 M 6
MA-1,00		 M 8
MA-1,25		 M 10
MA-1,50
6 500 500 500 500 500
8 500 500 500 500 500 200
10 500 500 500 500 500 200
12 500 500 500 500 500 200 200
16 500 500 500 500 200 200 100
20 500 500 500 200 200 100 100
25 500 500 200 200 100 100
30 500 500 200 200 100 100
35 200 200 100 100 100
40 200 200 100 100 100
45 500 200 100 100 100
50 500 200 100 100 100
60 100 100 100 100
70 100 100 100
80 100 100 50
90 100 50
100 100 50
