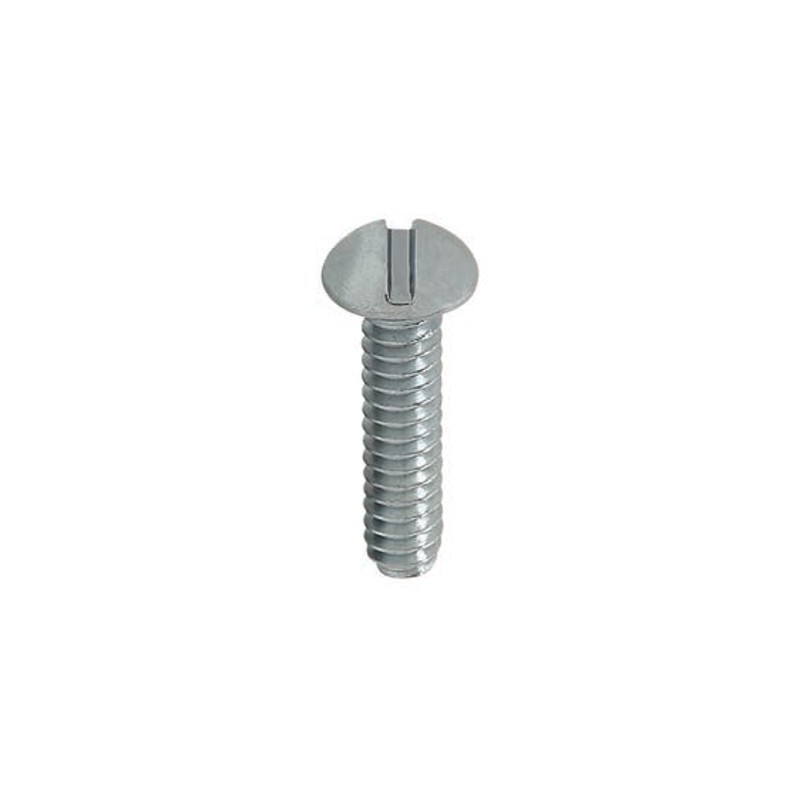

PARAFUSO ROSCA MÁQUINA CABEÇA REDONDA COM FENDA SIMPLES

PARAFUSO ROSCA MÁQUINA CABEÇA REDONDA COM FENDA SIMPLES
PARAFUSO ROSCA MÁQUINA CABEÇA REDONDA COM FENDA SIMPLES-77
PARAFUSO ROSCA MÁQUINA CABEÇA REDONDA COM FENDA SIMPLES-77

PARAFUSO ROSCA MÁQUINA CABEÇA REDONDA COM FENDA SIMPLES

Grátis!

DIMENSÕES: ASME B18.6.3

MATERIAL: AÇO CARBONO

ACABAMENTO: Zincado Branco  Bicromatizado  Oxidado Preto  Niquelado, Flocos Zinco, Zinco Mecânico; Galvanizado a fogo; Zinco Níquel; Zinco Preto; Zinco Trivalente; Fosfato; Zinco ferro; GEOMET® 321; GEOMET® 500; DELTA PROTEKT; MAGNI 567

ROSCA: UNC – ASME B1.1  BSW – DIN 11

Verificar disponibilidade de estoque e/ou fabricação

REF: RMRD1/8X3/16ZI Categoria Etiqueta:

Descrição do produto

TABELA DE DIMENSÕES (MM)

d (diâmetro) 1/8 5/32 3/16 1/4 5/16 3/8
rosca/FPP BSW-40 BSW-32 BSW-24 UNC-20 UNC-18 UNC-16
D (diâmetro cabeça) máx. 6,00 7,80 9,10 12,00 15,00 18,00
h (altura cabeça) máx. 2,40 3,00 3,50 4,40 5,50 6,50
N (abertura da fenda) máx. 1,10 1,30 1,50 1,90 2,10 2,40

TABELA DE PEÇAS

d (diâmetro)
Comprimento		 1/8
BSW-40		 5/32
BSW-32		 3/16
BSW-24		 1/4
UNC-20		 5/16
UNC-18		 3/8
UNC-16
3/16 500
1/4 500 500 500
5/16 500 500 500
3/8 500 500 500 500
1/2 500 500 500 500 200
5/8 500 500 500 200 200 100
3/4 500 500 500 200 100 200
7/8 500 500 500 200 200 200
1 500 500 500 200 100 100
1-1/4 200 200 200 200 100 200
1-1/2 200 200 200 100 100 200
1-3/4 200 200 200 100 100 100
2 200 200 100 100 100 200
2-1/2 200 100 100 100 100
3 100 100 100 50
3-1/2 100 100 50 50
4 100 100 50 50
