Descrição do produto

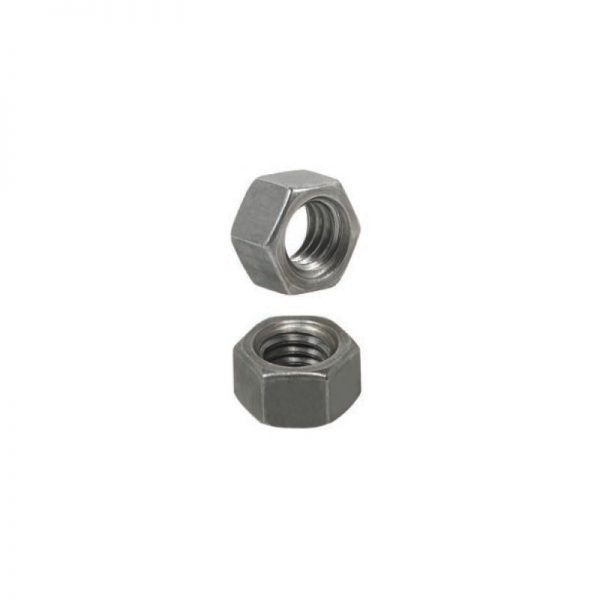

PORCA SEXTAVADA ANSI B 18.2.2 – GRAU 5
| d (diâmetro) | rosca/FPP | h (Altura) máx. | pol. | mm | /100 |
|---|---|---|---|---|---|
| 1/4 | UNF-28 | 5,74 | 7/16 | 11,11 | 1000 |
| 5/16 | UNF-24 | 6,93 | 1/2 | 12,7 | 500 |
| 3/8 | UNF-24 | 8,56 | 9/16 | 14,27 | 500 |
| 7/16 | UNF-20 | 9,78 | 5/8 | 15,87 | 500 |
| 7/16 | UNF-20 | 9,78 | 11/16 | 17,46 | 500 |
| 1/2 | UNF-20 | 11,38 | 3/4 | 19,05 | 200 |
| 9/16 | UNF-18 | 12,60 | 7/8 | 22,22 | 200 |
| 5/8 | UNF-18 | 14,20 | 15/16 | 23,81 | 100 |
| 3/4 | UNF-16 | 16,89 | 1-1/8 | 28,57 | 100 |
| 7/8 | UNF-14 | 19,71 | 1-5/16 | 33,33 | 50 |
| 1 | UNS-14 | 22,53 | 1-1/2 | 38,1 | 50 |
| 1 | UNF-12 | 22,53 | 1-1/2 | 38,1 | 50 |
| 1-1/8 | UNF-12 | 25,37 | 1-11/16 | 42,86 | 20 |
| 1-1/4 | UNF-12 | 27,78 | 1-7/8 | 47,62 | 20 |
| 1-3/8 | UNF-12 | 30,63 | 2-1/16 | 52,38 | 20 |
| 1-1/2 | UNF-12 | 33,45 | 2-1/4 | 57,15 | 20 |
PORCA SEXTAVADA DIN 934 – CLASSE 8
| d diâmetro) | rosca/ passo | h (Altura)nominal | S(Chave) máx. | /100 |
|---|---|---|---|---|
| M 5 | MB-0,50 | 4,00 | 8 | 2000 |
| M 6 | MB-0,75 | 5,00 | 10 | 1000 |
| M 8 | MB-1,00 | 6,50 | 13 | 500 |
| M 10 | MB-1,00 | 8,00 | 17 | 500 |
| M 10 | MB-1,25 | 8,00 | 17 | 500 |
| M 12 | MB-1,50 | 10,00 | 19 | 200 |
| M 12 | MB-1,25 | 10,00 | 19 | 200 |
| M 14 | MB-1,50 | 11,00 | 22 | 200 |
| M 16 | MB-1,50 | 13,00 | 24 | 100 |
| M 18 | MB-1,50 | 15,00 | 27 | 100 |
| M 20 | MB-1,50 | 16,00 | 30 | 100 |
| M 22 | MB-1,50 | 18,00 | 32 | 50 |
| M 24 | MB-2,00 | 19,00 | 36 | 50 |
| M 27 | MB-2,00 | 22,00 | 41 | 20 |
| M 30 | MB-2,00 | 24,00 | 46 | 20 |
| M 33 | MB-2,00 | 26,00 | 50 | 20 |
| M 36 | MB-3,00 | 29,00 | 55 | 20 |
