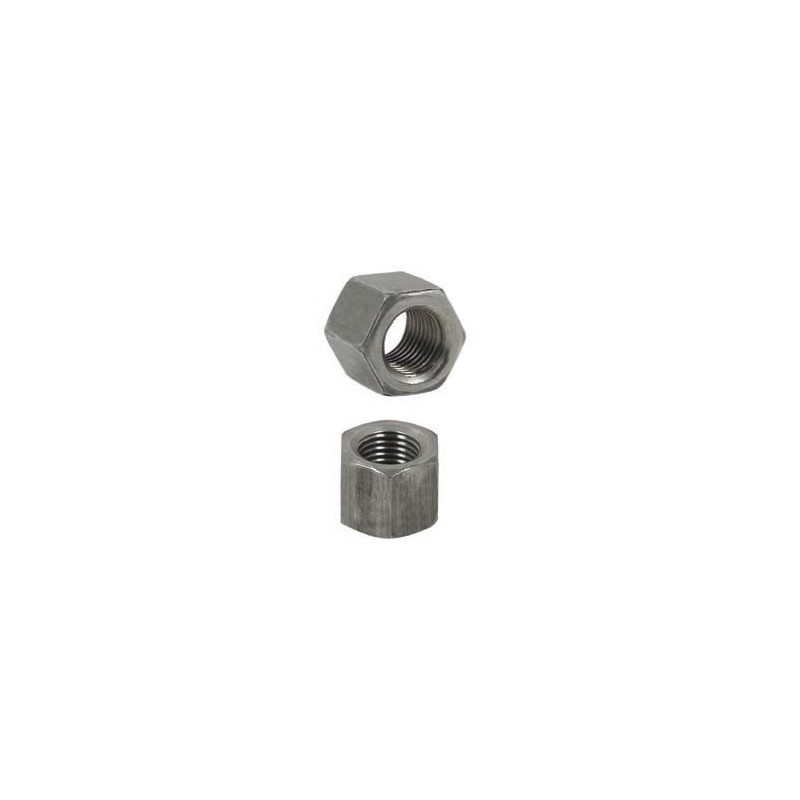

PORCA DUPLA – UNF /UNS / MB

PORCA DUPLA – UNF /UNS / MB
PORCA DUPLA - UNF /UNS / MB-121
PORCA DUPLA – UNF /UNS / MB-121

PORCA DUPLA – UNF /UNS / MB

Grátis!

MATERIAL: AÇO CARBONO – GRAU 2 / CLASSE 6

ACABAMENTO: Polido Zincado Branco Bicromatizado, Flocos Zinco, Zinco Mecânico; Galvanizado a fogo; Zinco Níquel; Zinco Preto; Zinco Trivalente; Fosfato; Zinco ferro; GEOMET® 321; GEOMET® 500; DELTA PROTEKT; MAGNI 567

ROSCA: UNF / UNS – ASME B1.1 MB – DIN 13 (ISO 965)

Verificar disponibilidade de estoque e/ou fabricação

REF: PODU3/8-24PL Categoria Etiqueta:

Descrição do produto

TABELA DE DIMENSÔES (MM) /100 PEÇAS

d (diâmetro) rosca/FPP h(Altura) máx. pol. mm Qde
3/8 UNF-24 12,14 9/16 14,27 200
7/16 UNF-20 15,84 5/8 15,87 200
1/2 UNF-20 15,97 3/4 19,05 200
9/16 UNF-18 19,73 7/8 22,22 100
5/8 UNF-18 21,15 15/16 23,81 100
3/4 UNF-16 23,39 1-1/16 26,98 50
7/8 UNF-14 27,76 1-1/4 31,75 50
1 UNS-14 33,75 1-1/2 38,10 50
1 UNF-12 33,75 1-1/2 38,10 50
1-1/8 UNF-12 33,75 1-5/8 41,27 20
1-1/4 UNF-12 35,48 1-3/4 44,45 20
d (diâmetro) rosca/passo h(Altura) máx. S (Chave) máx. Qde
M 10 MB-1,00 14,00 19 200
M 12 MB-1,50 16,00 19 200
M 14 MB-1,50 19,00 22 100
M 16 MB-1,50 21,00 24 100
M 18 MB-1,50 23,00 27 100
M 20 MB-1,50 27,00 30 50
M 22 MB-1,50 27,00 32 50
M 24 MB-2,00 30,50 36 50
M 30 MB-2,00 36,00 46 20
