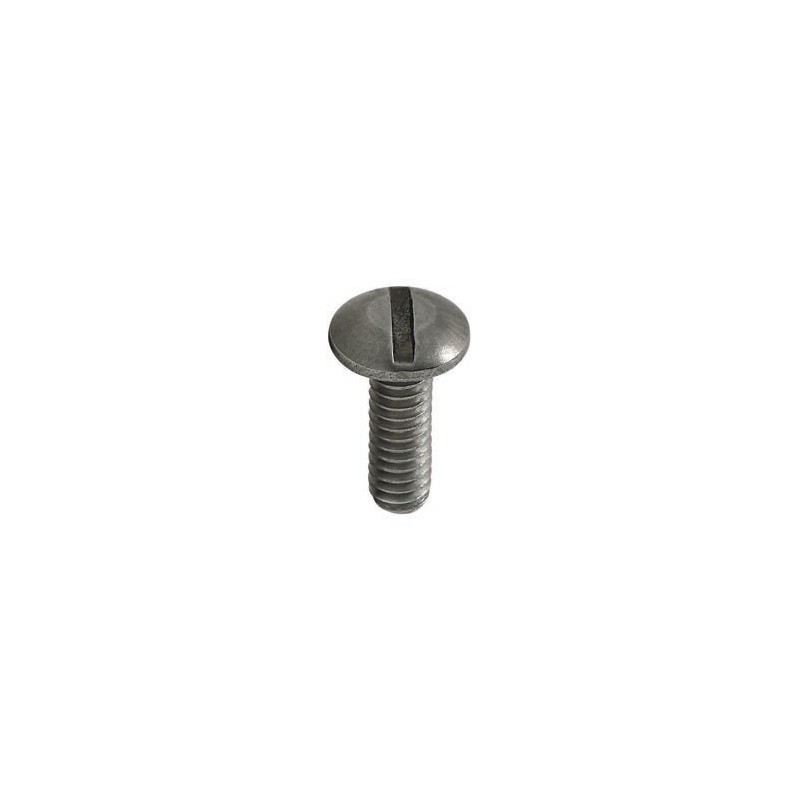

PARAFUSO ROSCA MÁQUINA CABEÇA LENTILHA COM FENDA SIMPLES

PARAFUSO ROSCA MÁQUINA CABEÇA LENTILHA COM FENDA SIMPLES
PARAFUSO ROSCA MÁQUINA CABEÇA LENTILHA COM FENDA SIMPLES-241
PARAFUSO ROSCA MÁQUINA CABEÇA LENTILHA COM FENDA SIMPLES-241

PARAFUSO ROSCA MÁQUINA CABEÇA LENTILHA COM FENDA SIMPLES

Grátis!

DIMENSÕES: ASME B18.6.3

MATERIAL: AÇO INOXIDÁVEL – 18.8 (304)

ACABAMENTO: Passivado

ROSCA: UNC – ASME B1.1

Verificar disponibilidade de estoque e/ou fabricação

REF: RMLE1/4X1/2A2 Categoria Etiqueta:

Descrição do produto

TABELA DE DIMENSÕES (MM)

d (diâmetro) 1/4 5/16 3/8
rosca/FPP UNC-20 UNC-18 UNC-16
D (diâmetro cabeça) máx. 14,55 17,73 20,90
h (altura cabeça) máx. 3,80 4,65 5,46
N (abert. fenda) máx. 1,90 2,13 2,38



Diâmetro
Comprimento		 1/4
UNC-20		 5/16
UNC-18		 3/8
UNC-16
1/2 500 200
5/8 500 200
3/4 500 200 100
1 500 100 500
1-1/4 200 – 100
1-1/2 100 100 100
2 100 100
