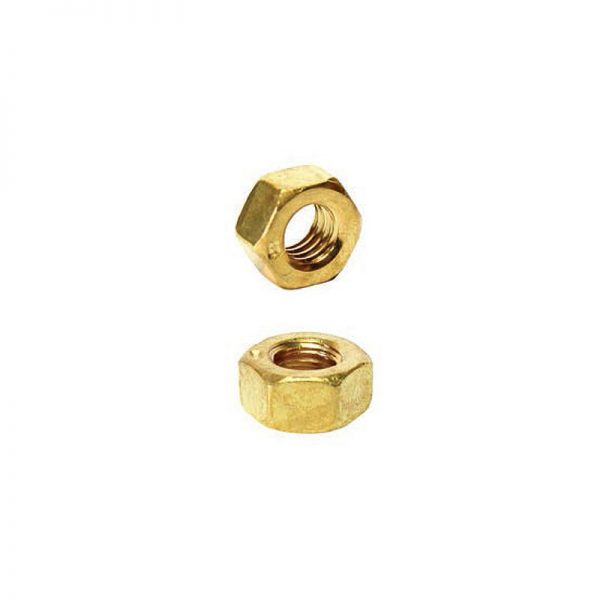

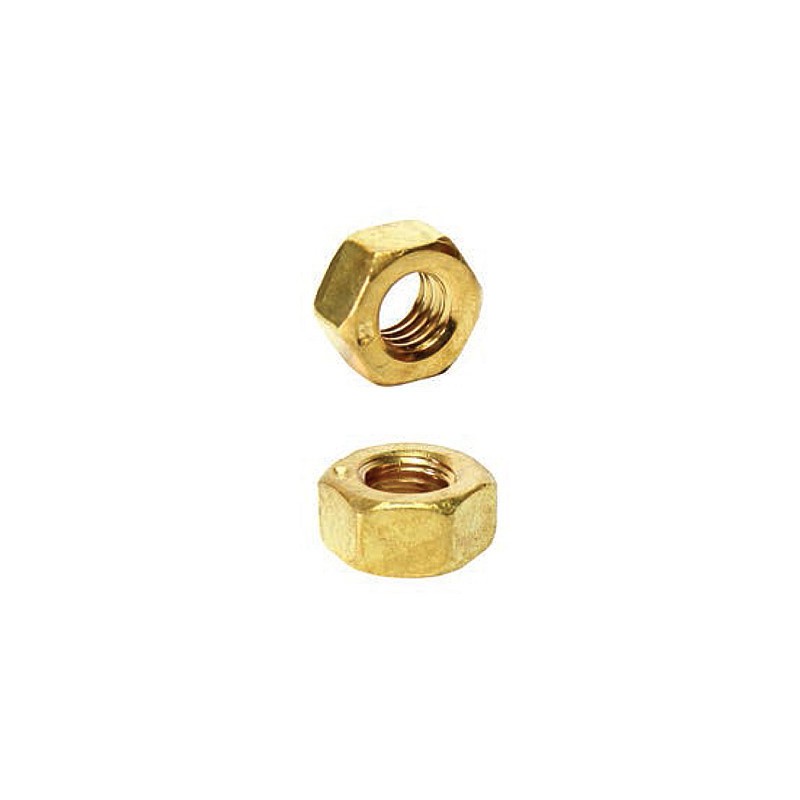

Descrição do produto
TABELA DE DIMENSÕES (MM)
| d (diâmetro) | rosca/FPP | h (altura total) máx. | s (chave) máxima | Quantidade | |
|---|---|---|---|---|---|
| pol. | mm | ||||
| 1/8 | BSW-40 | 2,77 | 1/4 | 6,35 | 2000 |
| 5/32 | BSW-32 | 2,77 | 1/4 | 6,35 | 2000 |
| 3/16 | BSW-24 | 4,36 | 5/16 | 7,92 | 2000 |
| 1/4 | UNC-20 | 5,55 | 7/16 | 11,11 | 1000 |
| 5/16 | UNC-18 | 6,74 | 1/2 | 12,70 | 500 |
| 3/8 | UNC-16 | 8,33 | 9/16 | 14,27 | 500 |
| 1/2 | UNC-13 | 11,11 | 3/4 | 19,05 | 200 |
| 1/2 | UNC-12 | 11,11 | 3/4 | 19,05 | 200 |
| 5/8 | UNC-11 | 13,89 | 15/16 | 23,81 | 100 |
| 3/4 | UNC-10 | 16,27 | 1-1/8 | 28,57 | 100 |
| 7/8 | UNC-9 | 19,71 | 1-5/16 | 33,33 | 50 |
| 1 | UNC-8 | 22,53 | 1-1/2 | 38,10 | 50 |
TABELA DE DIMENSÕES (MM) – PORCA SEXTAVADA – DIN 934
| d (diâmetro) | rosca/passo | h (altura total) máx. | s (chave) máxima | Quantidade |
|---|---|---|---|---|
| M3 | MA-0,50 | 2,40 | 5,5 | 5000 |
| M4 | MA-0,70 | 3,20 | 7 | 2000 |
| M5 | MA-0,80 | 4,00 | 8 | 2000 |
| M6 | MA-1,00 | 5,00 | 10 | 1000 |
| M8 | MA-1,25 | 6,50 | 13 | 500 |
| M10 | MA-1,50 | 8,00 | 17 | 500 |
| M12 | MA-1,75 | 10,00 | 19 | 200 |
| M16 | MA-2,00 | 13,00 | 24 | 100 |
| M20 | MA-2,50 | 16,00 | 30 | 100 |
