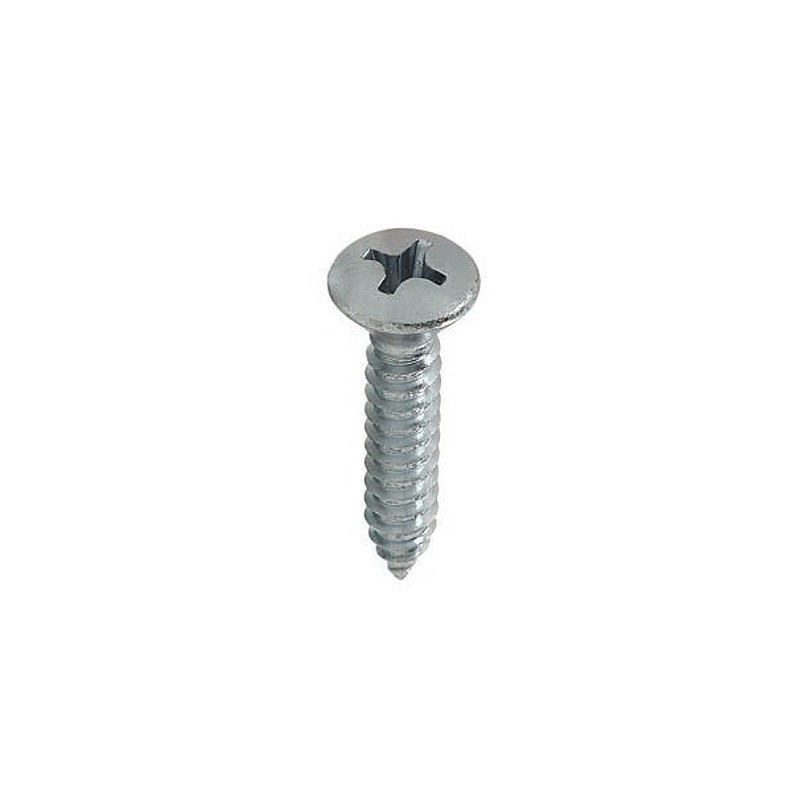

PARAFUSO AUTO-ATARRAXANTE CABEÇA OVAL COM FENDA PHILIPS

PARAFUSO AUTO-ATARRAXANTE CABEÇA OVAL COM FENDA PHILIPS
PARAFUSO AUTO-ATARRAXANTE CABEÇA OVAL COM FENDA PHILIPS-115
PARAFUSO AUTO-ATARRAXANTE CABEÇA OVAL COM FENDA PHILIPS-115

PARAFUSO AUTO-ATARRAXANTE CABEÇA OVAL COM FENDA PHILIPS

Grátis!

DIMENSÕES: DIN 7983 (DIN EN ISO 7051)

MATERIAL: AÇO CARBONO – CEMENTADO E TEMPERADO

ACABAMENTO: Zincado Branco Bicromatizado Oxidado Preto Niquelado

ROSCA: DIN 7970 (DIN EN ISO 1478)

Verificar disponibilidade de estoque e/ou fabricação

REF: AAOVPH2.2X6.5ZI Categoria Etiqueta:

Descrição do produto

TABELA DE DIMENSÕES (MM)

d (diâmetro) 2,2 2,9 3,5 3,9 4,2 4,8 5,5 6,3
passo 0,79 1,06 1,27 1,34 1,41 1,58 1,81 1,81
D (diâmetro cabeça) máx. 4,30 5,50 6,80 7,50 8,10 9,50 10,80 12,40
h (altura cabeça) máx. 1,30 1,70 2,10 2,30 2,50 3,00 3,40 3,80
f (altura do raio) máx. 0,70 0,90 1,20 1,30 1,40 1,50 1,70 2,00
chave phs nº 1 1 2 2 2 2 3 3

TABELA DE PEÇAS

d (diâmetro)
Comprimento		 2,2 2,9 3,5 3,9 4,2 4,8 5,5 6,3
6,5 500 500
9,5 500 500 500 500 500 500
13 500 500 500 500 500 500 500 200
16 500 500 500 500 500 200 200
19 500 500 500 500 500 200 200
22 500 500 500 500 200 200
25 500 500 500 500 200 200
32 500 500 500 200 200
38 500 500 200 200
45 200 200 200
50 200 200 200

APLICAÇÃO: Utilizados com buchas de nylon para fixação de acessórios e diversos objetos em paredes de alvenaria e concreto, etc. Também utilizado em móveis tubulares e equipamentos fabricados com chapas metálicas finas.
