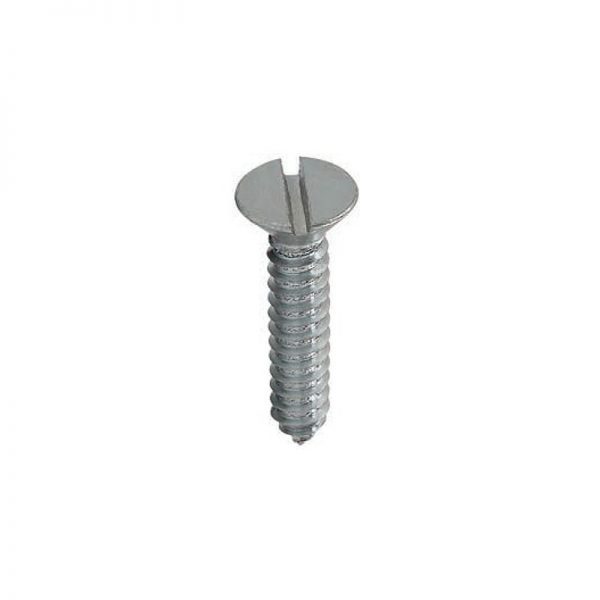

PARAFUSO AUTO-ATARRAXANTE CABEÇA CHATA COM FENDA SIMPLES-110
PARAFUSO AUTO-ATARRAXANTE CABEÇA CHATA COM FENDA SIMPLES-110

PARAFUSO AUTO-ATARRAXANTE CABEÇA CHATA COM FENDA SIMPLES

Grátis!

DIMENSÕES: DIN 7972 (DIN EN ISO 1482)

MATERIAL: AÇO CARBONO – CEMENTADO E TEMPERADO

ACABAMENTO: Zincado Branco Bicromatizado Oxidado Preto Niquelado

ROSCA: DIN 7970 (ISO 1478)

Verificar disponibilidade de estoque e/ou fabricação

REF: AACH2.2X6.5ZI Categoria Etiqueta:

Descrição do produto

TABELA DE DIMENSÕES (MM)

d (diâmetro) 2,2 2,9 3,5 3,9 4,2 4,8 5,5 6,3
passo 0,79 1,06 1,27 1,34 1,41 1,58 1,81 1,81
D (diâmetro cabeça) máx. 4,30 5,50 6,80 7,50 8,10 9,50 10,80 12,40
h (altura cabeça) máx. 1,30 1,70 2,10 2,30 2,50 3,00 3,40 3,80
N (abertura da fenda) máx. 0,70 0,90 1,10 1,20 1,30 1,50 1,90 1,90

TABELA DE PEÇAS

d (diâmetro)
Comprimento		 2,2 2,9 3,5 3,9 4,2 4,8 5,5 6,3
6,5 500 500 500
9,5 500 500 500 500 500 500
13 500 500 500 500 500 500 500 200
16 500 500 500 500 500 200 200
19 500 500 500 500 500 200 200
22 500 500 500 500 200 200
25 500 500 500 500 200 200
32 500 500 500 200 200
38 500 500 200 200
45 200 200 200
50 200 200 200
