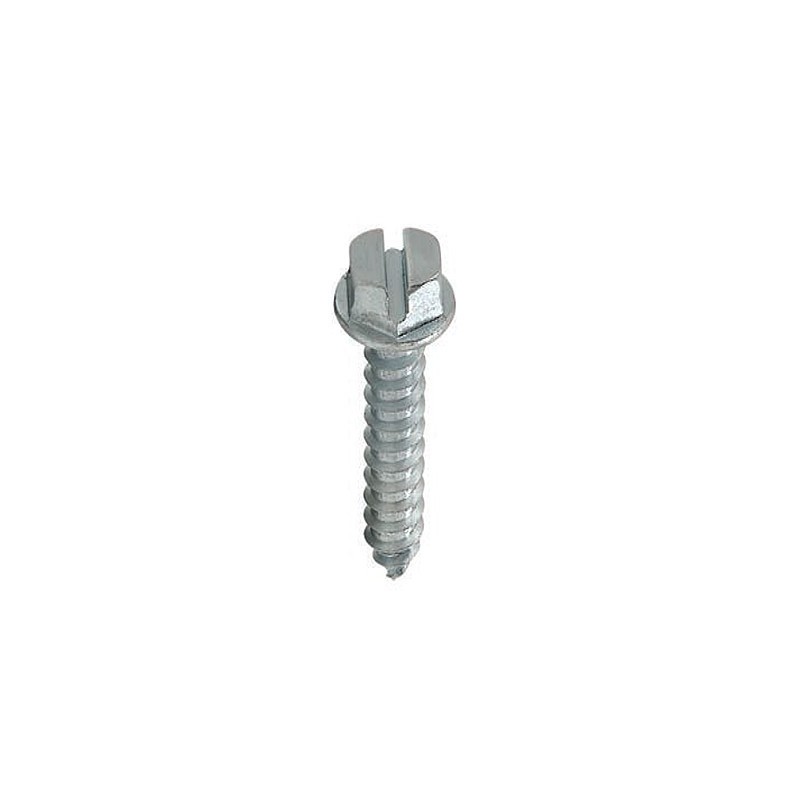

PARAFUSO AUTO-ATARRAXANTE ARRUELADO COM FENDA SIMPLES

PARAFUSO AUTO-ATARRAXANTE ARRUELADO COM FENDA SIMPLES
PARAFUSO AUTO-ATARRAXANTE ARRUELADO COM FENDA SIMPLES-116
PARAFUSO AUTO-ATARRAXANTE ARRUELADO COM FENDA SIMPLES-116

PARAFUSO AUTO-ATARRAXANTE ARRUELADO COM FENDA SIMPLES

Grátis!

DIMENSÕES: ASME B18.6.4

MATERIAL: AÇO CARBONO – CEMENTADO E TEMPERADO

ACABAMENTO: Zincado Branco Bicromatizado Oxidado Preto Niquelado

ROSCA: ASME B18.6.4

Verificar disponibilidade de estoque e/ou fabricação

REF: AASEXAR3.5X9.5ZI Categoria Etiqueta:

Descrição do produto

TABELA DE DIMENSÕES (MM)

d (diâmetro) 3,5 3,9 4,2 4,8 5,5 6,3
passo 1,27 1,34 1,41 1,58 1,81 1,81
s (chave) máx. pol. 1/4 1/4 1/4 5/19 5/16 3/8
mm 6,35 6,35 6,35 7,92 7,92 9,52
h (altura cabeça) máx. 2,36 2,36 2,80 3,04 3,93 4,80
D (diâmetro arruela) máx. 8,30 8,30 8,80 10,50 10,97 13,20
N (abertura da fenda) máx. 1,20 1,20 1,40 1,50 1,70 1,90

TABELA DE PEÇAS

d (diâmetro)
Comprimento		 3,5 3,9 4,2 4,8 5,5 6,3
9,5 500 500 500
13 500 500 500 500 500 200
16 500 500 500 500 200 200
19 500 500 500 500 200 200
25 500 500 500 500 200 200
32 500 500 500 200 200
38 500 500 200 200
45 200 200 200
50 200 200 200
