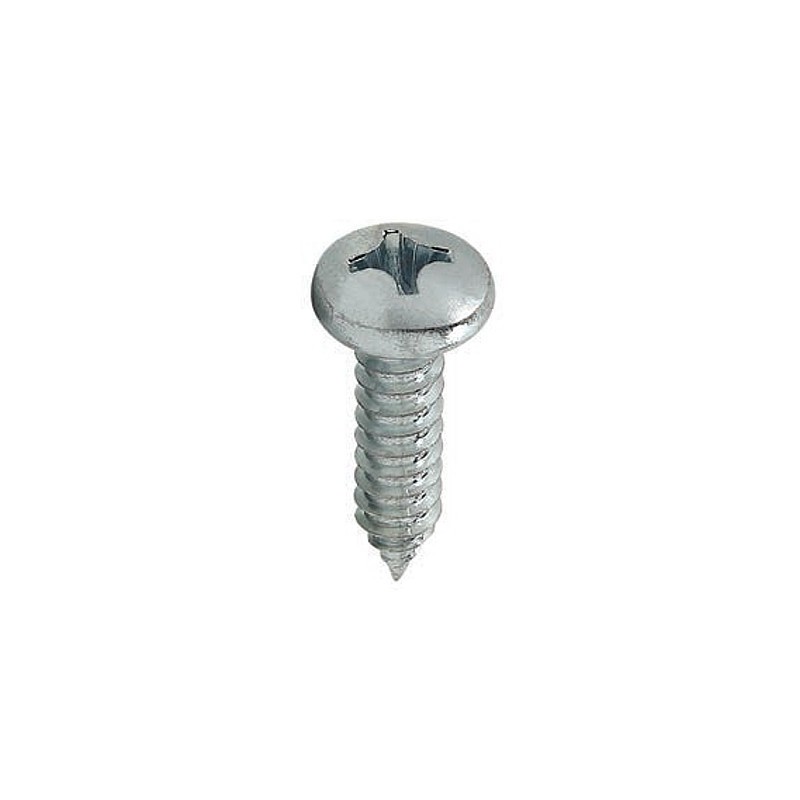

Descrição do produto
TABELA DE DIMENSÕES (MM)
d (diâmetro) | 2,2 | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 |
---|---|---|---|---|---|---|---|---|
passo | 0,79 | 1,06 | 1,27 | 1,34 | 1,41 | 1,58 | 1,81 | 1,81 |
D (diâmetro cabeça) máx. | 4,20 | 5,60 | 6,90 | 7,50 | 8,20 | 9,50 | 10,80 | 12,50 |
h (altura cabeça) máx. | 1,80 | 2,20 | 2,60 | 2,80 | 3,05 | 3,55 | 3,95 | 4,55 |
chave phs nº | 1 | 1 | 2 | 2 | 2 | 2 | 3 | 3 |
TABELA DE PEÇAS
d (diâmetro) Comprimento |
2,2 | 2,9 | 3,5 | 3,9 | 4,2 | 4,8 | 5,5 | 6,3 |
---|---|---|---|---|---|---|---|---|
6,5 | 500 | 500 | 500 | |||||
9,5 | 500 | 500 | 500 | 500 | 500 | 500 | ||
13 | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 200 |
16 | 500 | 500 | 500 | 500 | 500 | 200 | 200 | |
19 | 500 | 500 | 500 | 500 | 500 | 200 | 200 | |
22 | 500 | 500 | 500 | 500 | 200 | 200 | ||
25 | 500 | 500 | 500 | 500 | 200 | 200 | ||
32 | 500 | 500 | 500 | 200 | 200 | |||
38 | 500 | 500 | 200 | 200 | ||||
45 | 200 | 200 | 200 | |||||
50 | 200 | 200 | 200 |
APLICAÇÃO: Utilizados com buchas de nylon para fixação de acessórios e diversos objetos em paredes de alvenaria e concreto, etc. Também utilizado em móveis tubulares e equipamentos fabricados com chapas metálicas finas.
