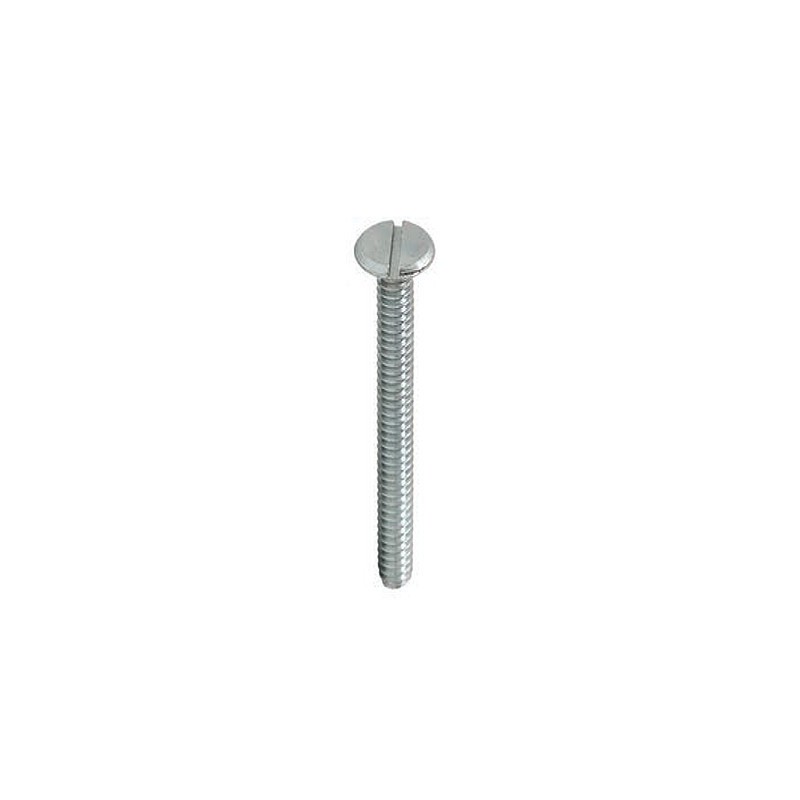

Descrição do produto
TABELA DE DIMENSÕES (MM)
d (diâmetro) | rosca/FPP | D (diâmetro cabeça) máx. | h (altura cabeça) máx. | N (abertura da fenda) máx. | chave phs nº |
---|---|---|---|---|---|
1/4 | UNC-20 | 13,20 | 2,40 | 1,90 | 3 |
TABELA DE PEÇAS
Comprimento d (diâmetro) |
1 | 1-1/4 | 1-1/2 | 1-3/4 | 2 | 2-1/4 | 2-1/2 | 3 | 3-1/2 | 4 |
---|---|---|---|---|---|---|---|---|---|---|
1/4 UNC-20 |
200 | 200 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
