Descrição do produto
CARACTERÍSTICAS TÉCNICAS
• Medidas nominais de 1/4” a 1”;
• Fornecido completo, com prisioneiro roscado, porca, arruela, jaqueta e cone;
• Acabamento zincado brilhante;
• Indicado para fixação de máquinas, equipamentos, estruturas metálicas e outros;
• Expansão tecnicamente perfeita;
• Expansão por torque;
• Chumbadores de Ø 1/4” oferecidos também com prisioneiro grau 5;
• Possui prisioneiro que facilita a fixação;
• Chumbador CBEPL fornecido com prolongador liso;
• Maior resistência à tração.

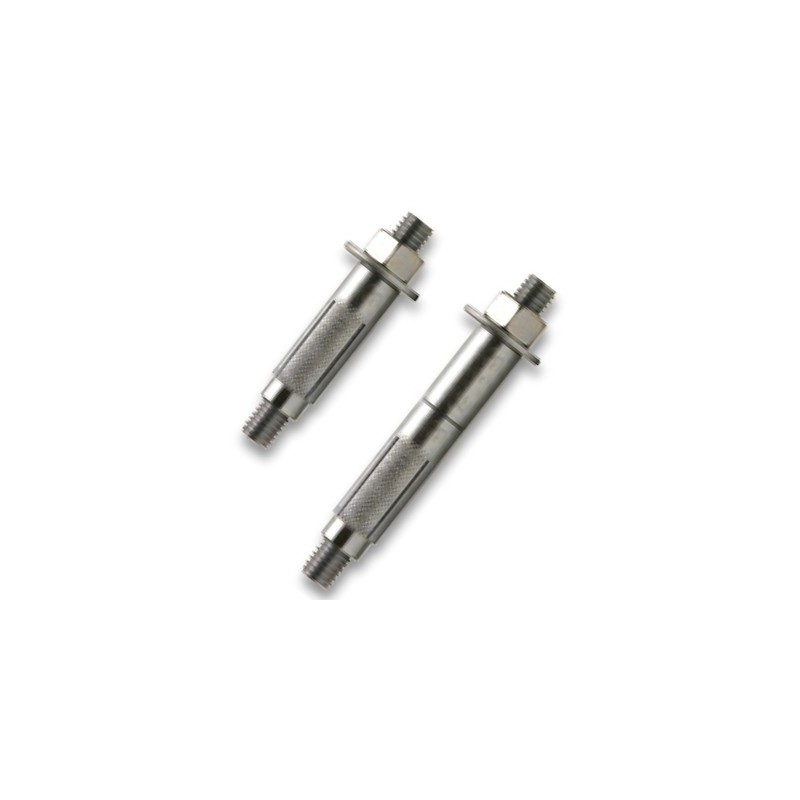

CHUMBADOR CBE/CBEPL
| Código | Ø da Rosca | Ø do Furo | Comprim. do prisioneiro | Comprim. da jaqueta | Comprim. prolongador | Prof. mínima furo | Esp. máx. fixada | Torque aperto |
Carga Média Tração | Carga Média Cisalhamento | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| pol. | mm | pol. | mm | mm | mm | pol. | mm | mm | N.m | kgf | |||
| CBE14065** | 1/4″ | 3/8″ | 10 | 2 9/16″ | 65 | 32 | – | 1 5/8″ | 41 | 16 | 15 | 1127 | 800 |
| CBEPL14090** | 1/4″ | 3/8″ | 10 | 3 9/16″ | 90 | 32 | 22 | 2 5/8″ | 66 | 20 | 15 | 1127 | 800 |
| CBE56075 | 5/16″ | 1/2″ | 13 | 3″ | 75 | 34 | – | 1 3/4″ | 44 | 22 | 25 | 1773 | 1190 |
| CBEPL56100 | 5/16″ | 1/2″ | 13 | 4″ | 100 | 34 | 25 | 2 7/8″ | 73 | 25 | 25 | 1902 | 1190 |
| CBE38080 | 3/8″ | 9/16″ | 14 | 3 3/16″ | 80 | 37 | – | 1 7/8″ | 47 | 24 | 40 | 2143 | 1617 |
| CBEPL38110 | 3/8″ | 9/16″ | 14 | 4 5/16″ | 110 | 37 | 25 | 3″ | 76 | 30 | 40 | 2753 | 1617 |
| CBE12095 | 1/2″ | 3/4″ | 19 | 3 1/4″ | 95 | 50 | – | 2 3/8″ | 60 | 26 | 100 | 4362 | 2897 |
| CBEPL12135 | 1/2″ | 3/4″ | 19 | 5 9/16″ | 135 | 50 | 33 | 3 1/8″ | 99 | 30 | 100 | 4929 | 2897 |
| CBE58115 | 5/8″ | 7/8″ | 22 | 4 1/2″ | 115 | 60 | – | 2 3/4″ | 70 | 34 | 180 | 3333 | 4967 |
| CBEPL58165 | 5/8″ | 7/8″ | 22 | 6 1/2″ | 165 | 60 | 45 | 4 1/4″ | 120 | 32 | 180 | 5841 | 4967 |
| CBE34145 | 3/4″ | 1″ | 26 | 5 3/4″ | 145 | 80 | – | 3 5/8″ | 92 | 32 | 350 | 4320 | 6573 |
| CBEPL34220 | 3/4″ | 1″ | 26 | 9″ | 220 | 80 | 63 | 6 3/8″ | 162 | 50 | 350 | 6657 | 6573 |
| CBE10175 | 1″ | 1.1/4″ | 32 | 6 7/8″ | 175 | 100 | – | 4 5/8″ | 118 | 35 | 400 | 7790 | 12080 |
| CBEPL10270 | 1″ | 1.1/4″ | 32 | 11″ | 270 | 100 | 79 | 5″ | 204 | 50 | 400 | 11676 | 12080 |
* Cargas obtidas em concreto de resistência 30 MPa.
** Disponíveis com parafusos ou prisioneiros em grau 2 (Gr, 2) e grau 5 (Gr.5). Para Gr. 5 a carga média de tração 1395 kgf. Torque de aperto para Gr. 5 25 N.m.
