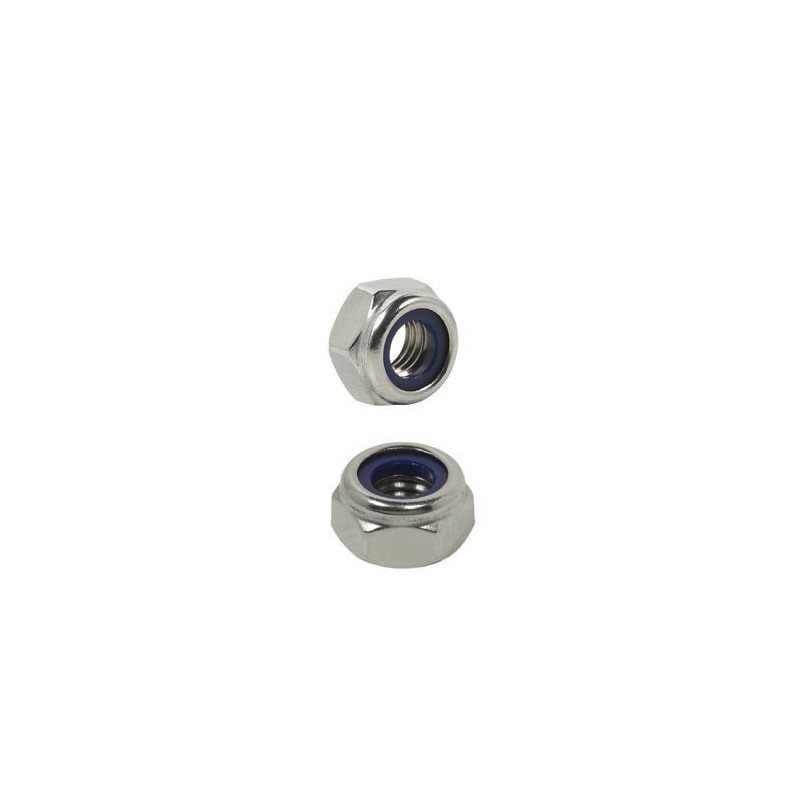

PORCA TRAVANTE COM NYLON – POLEGADA

PORCA TRAVANTE COM NYLON – POLEGADA
PORCA TRAVANTE COM NYLON - POLEGADA-281
PORCA TRAVANTE COM NYLON – POLEGADA-281

PORCA TRAVANTE COM NYLON – POLEGADA

Grátis!

DIMENSÕES:IFI 100 (ASME B18.16.6) DIN 985 (DIN EN ISO 10511)

MATERIAL: AÇO INOXIDÁVEL – 18.8  (304) A2

ACABAMENTO: Passivado

ROSCA: UNC – ASME B1.1 BSW -DIN 11 MA  DIN 13(ISO 965)



Verificar disponibilidade de estoque e/ou fabricação

REF: POTR#4A2 Categoria Etiqueta:

Descrição do produto

TABELA DE DIMENSÕES – PORCA TRAVANTE COM NYLON – IFI 100

d
(diâmetro)		 rosca/FPP h (Altura)
máx.		 s (Chave) máx. /100
pol. mm
#4 UNC-40 4,14 1/4 6,35 5.000
#5 UNC-40 4,14 1/4 6,35 2.000
#6 UNC-32 4,77 5/16 7,92 2.000
#8 UNC-32 6,07 11/32 8,73 2.000
#10 UNC-24 6,32 3/8 9,52 2.000
1/4 UNC-20 8,33 7/16 11,11 1.000
5/16 UNC-18 9,11 1/2 12,70 500
3/8 UNC-16 11,91 9/16 14,27 500
7/16 UNC-14 13,30 11/16 17,46 500
1/2 UNC-13 15,46 3/4 19,05 200
1/2 BSW-12 15,46 3/4 19,05 200
9/16 UNC-12 16,66 7/8 22,22 200
5/8 UNC-11 19,43 15/16 23,81 100
3/4 UNC-10 22,60 1-1/8 28,57 100
7/8 UNC-9 25,37 1-5/16 33,33 50
1 UNC-8 28,54 1-1/2 38,10 50
