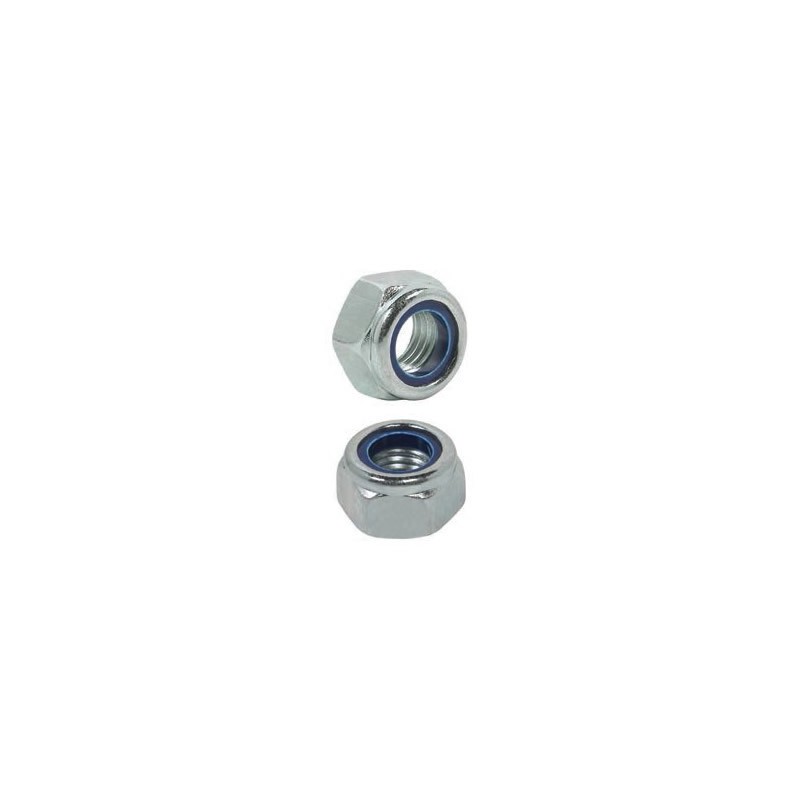

Descrição do produto
TABELA DE DIMENSÕES (MM) /100
d (diâmetro) | rosca/passo | h(Altura) máx. | S (Chave) máx. | Qde |
---|---|---|---|---|
M 3 | MB-0,35 | 4,00 | 5,5 | 5.000 |
M 4 | MB-0,50 | 5,00 | 7 | 2.000 |
M 5 | MB-0,50 | 5,00 | 8 | 2.000 |
M 6 | MB-0,75 | 6,00 | 10 | 1.000 |
M 8 | MB-1,00 | 8,00 | 13 | 500 |
M 10 | MB-1,00 | 10,00 | 17 | 500 |
M 10 | MB-1,25 | 10,00 | 17 | 500 |
M 12 | MB-1,25 | 12,00 | 19 | 200 |
M 12 | MB-1,50 | 12,00 | 19 | 200 |
M 14 | MB-1,50 | 14,00 | 22 | 200 |
M 16 | MB-1,50 | 16,00 | 24 | 100 |
M 18 | MB-1,50 | 18,50 | 27 | 100 |
M 20 | MB-1,50 | 20,00 | 30 | 100 |
M 22 | MB-1,50 | 22,00 | 32 | 50 |
M 24 | MB-2,00 | 24,00 | 36 | 50 |
APLICAÇÃO: PARA MONTAGENS DE JUNTAS FIXADAS SUJEITAS A VIBRAÇÕES, OSCILAÇÕES, ENVELHECIMENTO NATURAL, ETC.
