Descrição do produto
DIMENSÕES: IFI 100 (ASME B18.16.6)
ROSCA: UNC/ UNF/ UNS – ASME B1.1 BSW – DIN 11

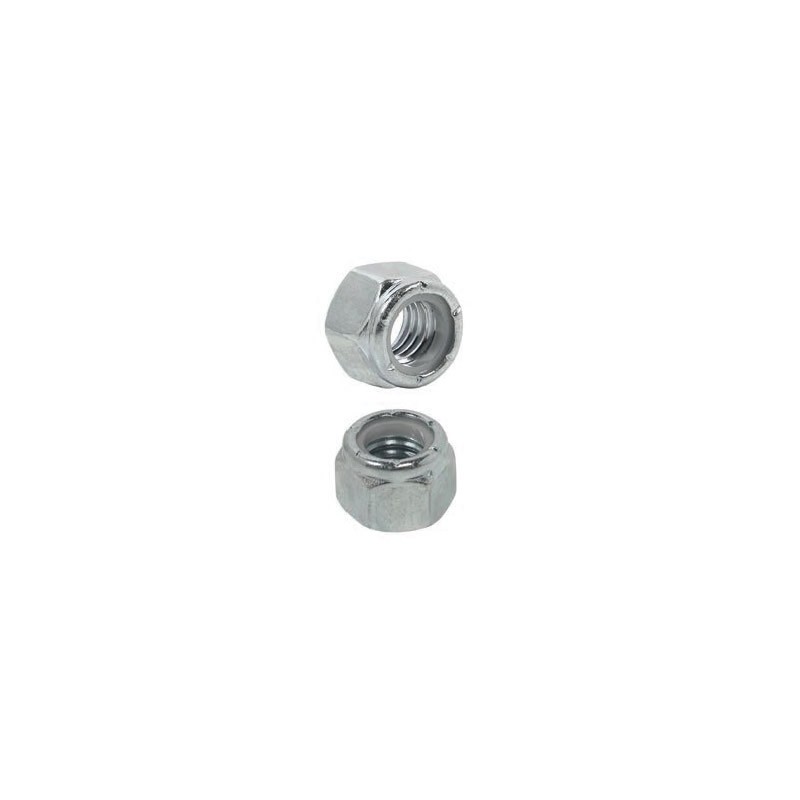

PORCA TRAVANTE ALTA C/NYLON UNF – GRAU 2
| d (diâmetro) | rosca/FPP | h(Altura) máx. | pol. | mm | Qde |
|---|---|---|---|---|---|
| #10 | UNF-32 | 6,32 | 3/8 | 9,52 | 2.000 |
| 1/4 | UNF-28 | 8,33 | 7/16 | 11,11 | 1.000 |
| 5/16 | UNF-24 | 9,11 | 1/2 | 12,7 | 500 |
| 3/8 | UNF-24 | 11,88 | 9/16 | 14,27 | 500 |
| 7/16 | UNF-20 | 11,88 | 5/8 | 15,87 | 500 |
| 1/2 | UNF-20 | 15,46 | 3/4 | 19,05 | 200 |
| 9/16 | UNF-18 | 16,66 | 7/8 | 22,22 | 200 |
| 5/8 | UNF-18 | 19,43 | 15/16 | 23,81 | 100 |
| 3/4 | UNF-16 | 22,60 | 1-1/16 | 26,98 | 100 |
| 7/8 | UNF-14 | 25,37 | 1-1/4 | 31,75 | 50 |
| 1 | UNS-14 | 27,38 | 1-7/16 | 36,51 | 50 |
| 1 | UNF-12 | 27,38 | 1-7/16 | 36,51 | 50 |
APLICAÇÃO: MONTAGENS DE JUNTAS FIXADAS SUJEITAS A VIBRAÇÕES, OSCILAÇÕES, ENVELHECIMENTO NATURAL, ETC.
