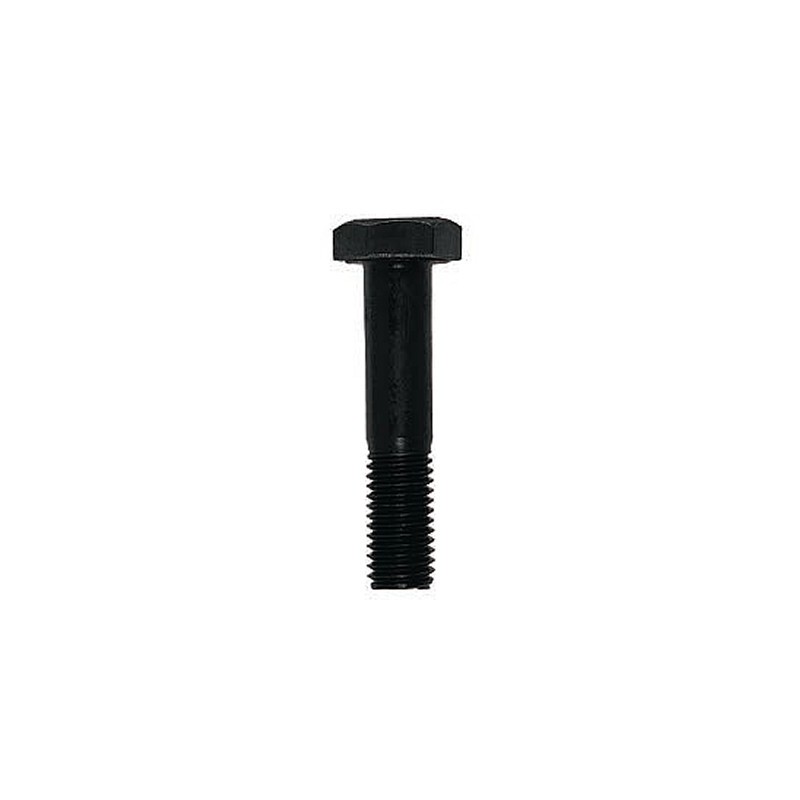

Descrição do produto
DIMENSÕES: ASME B18.2.6
MATERIAL: AÇO MÉDIO CARBONO TEMPERADO E REVENIDO – A325
ACABAMENTO: Enegrecido de Têmpera Galvanizado a Fogo Zincado Branco Bicromatizado, Flocos Zinco, Zinco Mecânico; Galvanizado a fogo; Zinco Níquel; Zinco Preto; Zinco Trivalente; Fosfato; Zinco ferro; GEOMET® 321; GEOMET® 500; DELTA PROTEKT; MAGNI 567
ROSCA: UNC – ASME B1.1
TABELA DE DIMENSÕES (MM)
| d (diâmetro) | 1/2 | 5/8 | 3/4 | 7/8 | 1″ | 1-1/8 | 1-1/4 | 1-3/8 | 1-1/2 | |
|---|---|---|---|---|---|---|---|---|---|---|
| rosca/FPP | UNC-13 | UNC-11 | UNC-10 | UNC-9 | UNC-8 | UNC-7 | UNC-7 | UNC-6 | UNC-6 | |
| h (altura cabeça) máx. | 8,20 | 10,23 | 12,26 | 14,30 | 15,92 | 18,23 | 20,65 | 22,30 | 24,73 | |
| s (chave) máx. | pol. | 7/8 | 1-1/16 | 1-1/4 | 1-7/16 | 1-5/8 | 1-13/16 | 2 | 2-3/16 | 2-3/8 |
| mm | 22,22 | 26,97 | 31,75 | 36,52 | 41,27 | 46,02 | 50,80 | 55,57 | 60,32 | |
| *b (compr. rosca) ref. | 25,40 | 31,75 | 35,05 | 38,10 | 44,45 | 50,80 | 50,80 | 57,15 | 57,15 | |
TABELA DE PEÇAS
| d (diâmetro) Comprimento |
1/2 UNC-13 |
5/8 UNC-11 |
3/4 UNC-10 |
7/8 UNC-9 |
1″ UNC-8 |
1-1/8 UNC-7 |
1-1/4 UNC-7 |
1-3/8 UNC-6 |
1-1/2 UNC-6 |
|---|---|---|---|---|---|---|---|---|---|
| 1 | 100 | ||||||||
| 1-1/4 | 100 | ||||||||
| 1-1/2 | 100 | 50 | 50 | ||||||
| 1-3/4 | 100 | 50 | 50 | 20 | |||||
| 2 | 100 | 50 | 50 | 20 | |||||
| 2-1/4 | 50 | 50 | 50 | 20 | 10 | 10 | 10 | ||
| 2-1/2 | 50 | 50 | 50 | 20 | 10 | 10 | 10 | ||
| 2-3/4 | 50 | 50 | 50 | 20 | 10 | 10 | 10 | 5 | 5 |
| 3 | 50 | 20 | 20 | 20 | 10 | 10 | 10 | 5 | 5 |
| 3-1/4 | 50 | 20 | 20 | 20 | 10 | – | – | – | – |
| 3-1/2 | 50 | 20 | 20 | 20 | 10 | 10 | 10 | 5 | 5 |
| 3-3/4 | 50 | 20 | 20 | 20 | 10 | – | – | – | – |
| 4 | 50 | 20 | 20 | 20 | 10 | 10 | 10 | 5 | 5 |
| 4-1/2 | 20 | 20 | 10 | 10 | 10 | 5 | 5 | ||
| 5 | 20 | 20 | 10 | 10 | 10 | 5 | 5 | ||
| 5-1/2 | 10 | 10 | 5 | 5 | 5 | ||||
| 6 | 10 | 10 | 5 | 5 | 5 |
APLICAÇÃO: Utilizado na construção de máquinas e equipamentos industriais, estruturas metálicas, veículos, móveis de aço entre outras aplicações diversas.
