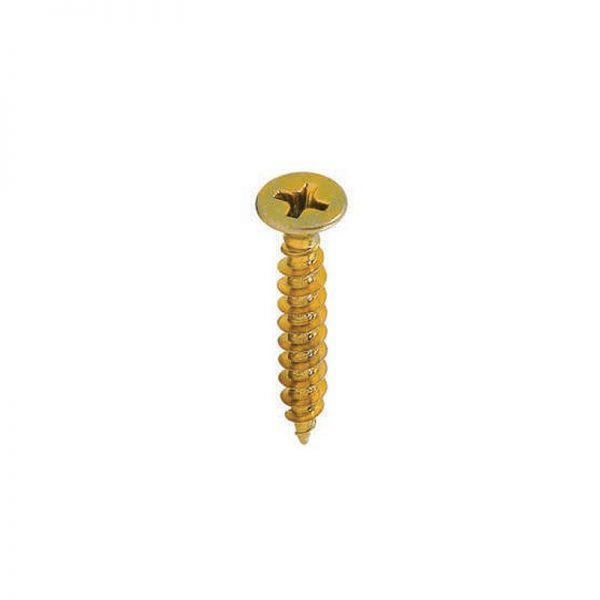

Descrição do produto
TABELA DE DIMENSÕES (MM)
d (diâmetro) | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 6,0 |
---|---|---|---|---|---|---|
passo | 1,35 | 1,60 | 1,80 | 2,00 | 2,20 | 2,60 |
D (diâmetro cabeça) máx. | 6,20 | 6,80 | 7,50 | 8,10 | 9,50 | 10,80 |
h (altura cabeça) máx. | 1,90 | 2,10 | 2,30 | 2,50 | 3,00 | 3,40 |
chave phs nº | 2 | 2 | 2 | 2 | 2 | 3 |
TABELA DE PEÇAS
d (diâmetro) Comprimento |
3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 6,0 |
---|---|---|---|---|---|---|
10 | 1000 | |||||
12 | 1000 | 1000 | 500 | |||
14 | 1000 | 1000 | 500 | |||
16 | 1000 | 500 | 500 | 500 | ||
20 | 1000 | 500 | 500 | 500 | ||
22 | 500 | 500 | 500 | 500 | ||
25 | 500 | 500 | 500 | 500 | 500 | 200 |
30 | 500 | 500 | 500 | 500 | 500 | 200 |
35 | 500 | 500 | 500 | 500 | 200 | |
40 | 500 | 500 | 500 | 500 | 200 | |
45 | 500 | 500 | 200 | 200 | ||
50 | 500 | 500 | 200 | 200 | ||
60 | 200 | 200 | 200 | |||
70 | 200 | 200 | ||||
80 | 200 | 200 | ||||
90 | 200 | 200 | ||||
100 | 200 |
