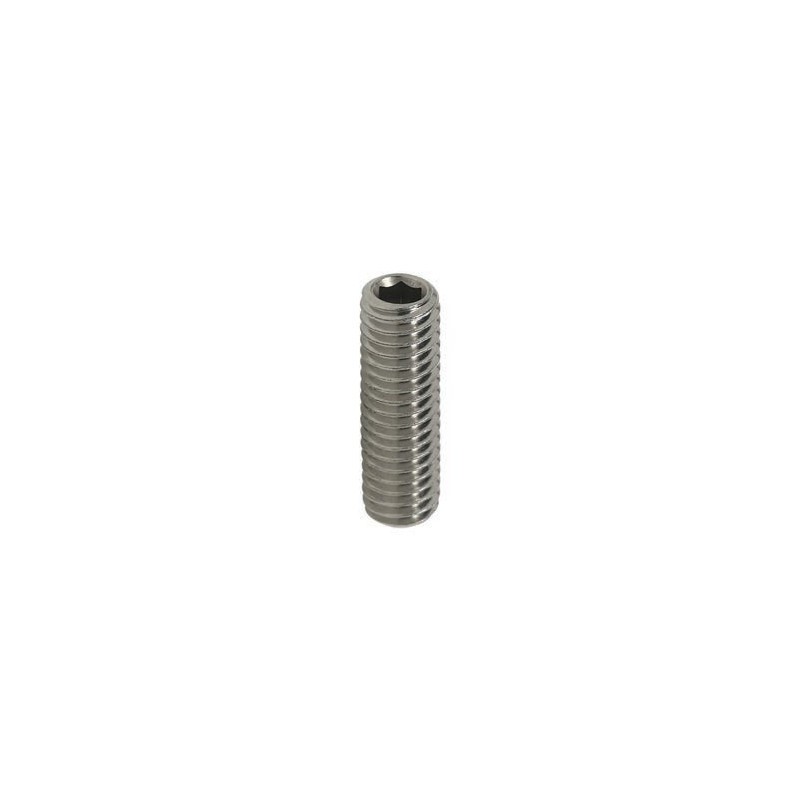

PARAFUSO SEM CABEÇA COM SEXTAVADO INTERNO PONTA CÔNCAVA POLEGADA

PARAFUSO SEM CABEÇA COM SEXTAVADO INTERNO PONTA CÔNCAVA POLEGADA
PARAFUSO SEM CABEÇA COM SEXTAVADO INTERNO PONTA CÔNCAVA POLEGADA-227
PARAFUSO SEM CABEÇA COM SEXTAVADO INTERNO PONTA CÔNCAVA POLEGADA-227

PARAFUSO SEM CABEÇA COM SEXTAVADO INTERNO PONTA CÔNCAVA POLEGADA

Grátis!

DIMENSÕES: ASME B18.3

MATERIAL: AÇO INOXIDÁVEL – 18.8 (304)

ACABAMENTO: Passivado

ROSCA: UNC – ASME B1.1

Verificar disponibilidade de estoque e/ou fabricação

REF: SC#5X1/8A2 Categoria Etiqueta:

Descrição do produto

TABELA DE DIMENSÕES (MM)

d (diâmetro) #5 #6 #8 #10 1/4 5/16 3/8 1/2
rosca/FPP UNC-40 UNC-32 UNC-32 UNC-24 UNC-20 UNC-18 UNC-16 UNC-13
s (chave) nom. pol 1/16 1/16 5/64 3/32 1/8 5/32 3/16 1/4
mm 1,58 1,58 1,98 2,38 3,17 3,96 4,76 6,35
dp (diâmetro ponta) máx. 1,70 1,87 2,20 2,59 3,35 4,36 5,38 7,39



Diâmetro
Comprimento		 #5
UNC-40		 #6
UNC-32		 #8
UNC-32		 #10
UNC-24		 1/4
UNC-20		 5/16
UNC-18		 3/8
UNC-16		 1/2
UNC-13
1/8 500 500 500
3/16 500 500 500 500 500
1/4 500 500 500 500 500 500
5/16 500 500 500 500 500 500 200
3/8 500 500 500 500 500 500 200 200
1/2 500 500 500 500 200 200
5/8 500 500 500 200 200
3/4 500 500 200 200 200
7/8 500 200 200 100
1 500 200 200 100
1-1/4 200 100
1-1/2 200 100
