Descrição do produto

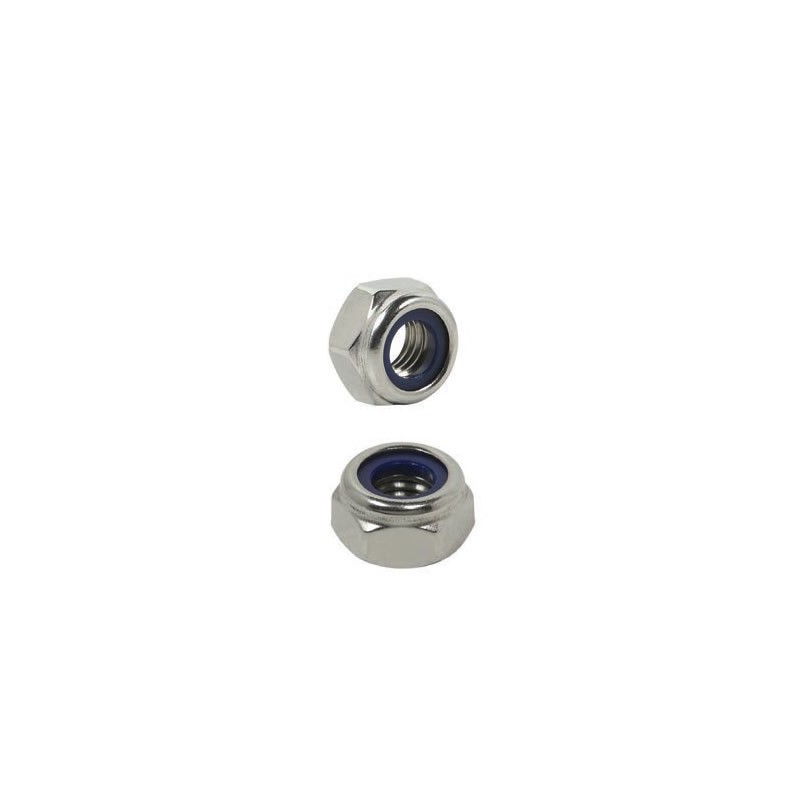

TABELA DE DIMENSÕES PORCA TRAVANTE COM NYLON – DIN 985
d (diâmetro) |
rosca/passo | h (Altura) máx. |
s (Chave) máx. | Qde |
---|---|---|---|---|
M3 | MA-0,50 | 4,00 | 5,5 | 5.000 |
M4 | MA-0,70 | 5,00 | 7 | 2.000 |
M5 | MA-0,80 | 5,00 | 8 | 2.000 |
M6 | MA-1,00 | 6,00 | 10 | 1.000 |
M8 | MA-1,25 | 8,00 | 13 | 500 |
M10 | MA-1,50 | 10,00 | 17 | 500 |
M12 | MA-1,75 | 12,00 | 19 | 200 |
M14 | MA-2,00 | 14,00 | 22 | 200 |
M16 | MA-2,00 | 16,00 | 24 | 100 |
M18 | MA-2,50 | 18,50 | 27 | 100 |
M20 | MA-2,50 | 20,00 | 30 | 100 |
M22 | MA-2,50 | 22,00 | 32 | 50 |
M24 | MA-3,00 | 24,00 | 36 | 50 |
