Descrição do produto

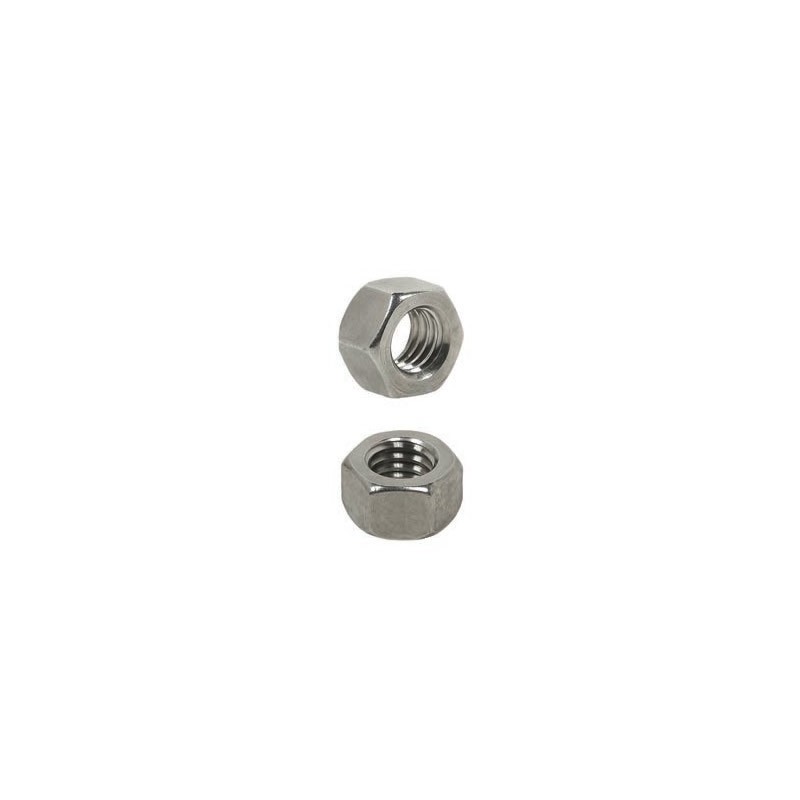

PORCA SEXTAVADA – ASME B18.2.2
| d (diâmetro) |
rosca/FPP | h (Altura) máx. |
s (Chave) máx. | Qde | |
|---|---|---|---|---|---|
| pol. | mm | ||||
| #2 | UNC-56 | 1,67 | 3/16 | 4,76 | 5.000 |
| #4 | UNC-40 | 2,49 | 1/4 | 6,35 | 5.000 |
| #5 | UNC-40 | 2,89 | 5/16 | 7,93 | 2.000 |
| #6 | UNC-32 | 2,89 | 5/16 | 7,93 | 2.000 |
| #8 | UNC-32 | 3,30 | 11/32 | 8,73 | 2.000 |
| #10 | UNC-24 | 3,30 | 3/8 | 9,52 | 2.000 |
| 1/8 | BSW-40 | 2,90 | 1/4 | 6,35 | 2.000 |
| 5/32 | BSW-32 | 2,90 | 1/4 | 6,35 | 2.000 |
| 3/16 | BSW-24 | 4,20 | 5/16 | 7,93 | 2.000 |
| 1/4 | UNC-20 | 5,74 | 7/16 | 11,11 | 1.000 |
| 5/16 | UNC-18 | 6,93 | 1/2 | 12,70 | 500 |
| 3/8 | UNC-16 | 8,56 | 9/16 | 14,27 | 500 |
| 7/16 | UNC-14 | 9,78 | 11/16 | 17,46 | 500 |
| 1/2 | UNC-13 | 11,38 | 3/4 | 19,05 | 200 |
| 1/2 | BSW-12 | 11,38 | 3/4 | 19,05 | 200 |
| 9/16 | UNC-12 | 12,60 | 7/8 | 22,22 | 200 |
| 5/8 | UNC-11 | 14,20 | 15/16 | 23,81 | 100 |
| 3/4 | UNC-10 | 16,89 | 1-1/8 | 28,57 | 100 |
| 7/8 | UNC-9 | 19,71 | 1-5/16 | 33,33 | 50 |
| 1 | UNC-8 | 22,53 | 1-1/2 | 38,10 | 50 |
| 1-1/8 | UNC-7 | 25,37 | 1-11/16 | 42,86 | 20 |
| 1-1/4 | UNC-7 | 27,78 | 1-7/8 | 47,62 | 20 |
| 1-3/8 | UNC-6 | 30,63 | 2-1/16 | 52,38 | 20 |
| 1-1/2 | UNC-6 | 33,45 | 2-1/4 | 57,15 | 20 |
| 1-3/4 | UNC-5 | 39,01 | 2-5/8 | 66,67 | 10 |
| 2 | UNC-4-1/2 | 44,67 | 3 | 76,20 | 10 |
APLICAÇÃO:
POSSUEM DIVERSAS APLICAÇÕES EM CONJUNTO COM OS PARAFUSOS FRANCESES, SEXTAVADOS, HASTES E BARRAS ROSCADAS, OU OUTROS FIXADORES COMPATÍVEIS, EM AMBIENTES CORROSIVOS.
