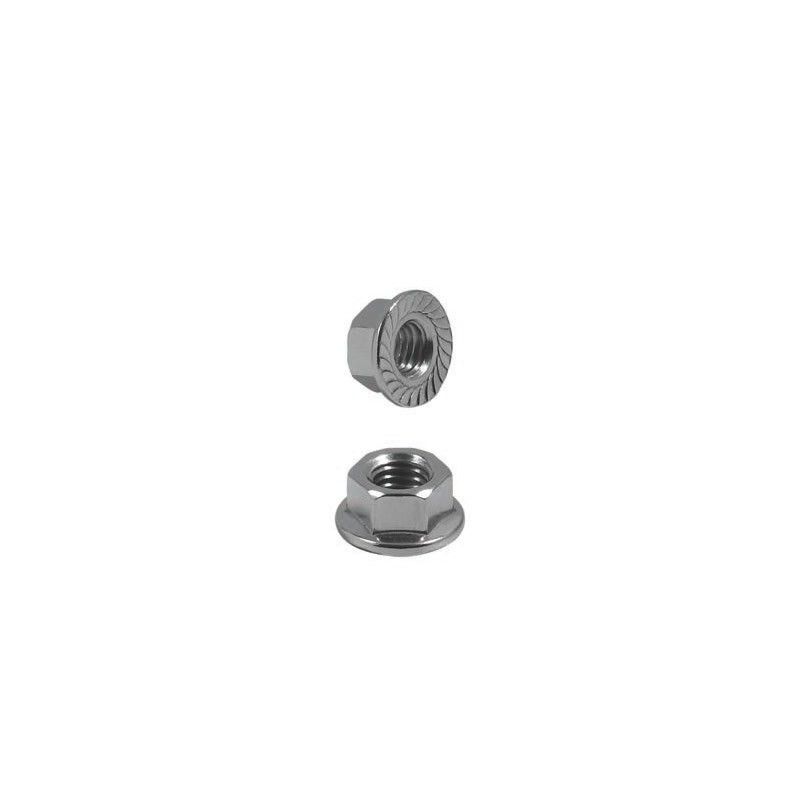

Descrição do produto
LINHA POLEGADA ASME B18.16.4
| d (diâmetro) |
rosca/FPP | s (Chave) máx. | h (altura) | D (diâm. da Flange) máx. | Qde | ||
|---|---|---|---|---|---|---|---|
| pol. | mm | Mínimo | Máximo | ||||
| #10 | UNC-24 | 3/8 | 9,52 | 5,15 | 5,56 | 12,70 | 1.000 |
| 1/4 | UNC-20 | 7/16 | 11,11 | 5,63 | 5,99 | 15,08 | 1.000 |
| 5/16 | UNC-18 | 1/2 | 12,70 | 6,80 | 7,18 | 17,27 | 1.000 |
| 3/8 | UNC-16 | 9/16 | 14,27 | 8,38 | 8,81 | 19,05 | 500 |
| 1/2 | UNC-13 | 3/4 | 19,05 | 11,09 | 11,63 | 26,18 | 200 |
LINHA MÉTRICA DIN 6923
| d (diâmetro) |
rosca/FPP | s (Chave) | h (altura) | D (diâm. da Flange) máx. | Qde | |
|---|---|---|---|---|---|---|
| mm | Mínimo | |||||
| M5 | MA-08,0 | 8 | 4,70 | 5,00 | 11,80 | 1.000 |
| M6 | MA-1,00 | 10 | 5,70 | 6,00 | 14,20 | 1.000 |
| M8 | MA-1,25 | 13 | 7,60 | 8,00 | 17,90 | 1.000 |
| M10 | MA-1,50 | 15 | 9,60 | 10,00 | 21,80 | 500 |
| M12 | MA-1,75 | 18 | 11,60 | 12,00 | 26,00 | 500 |
