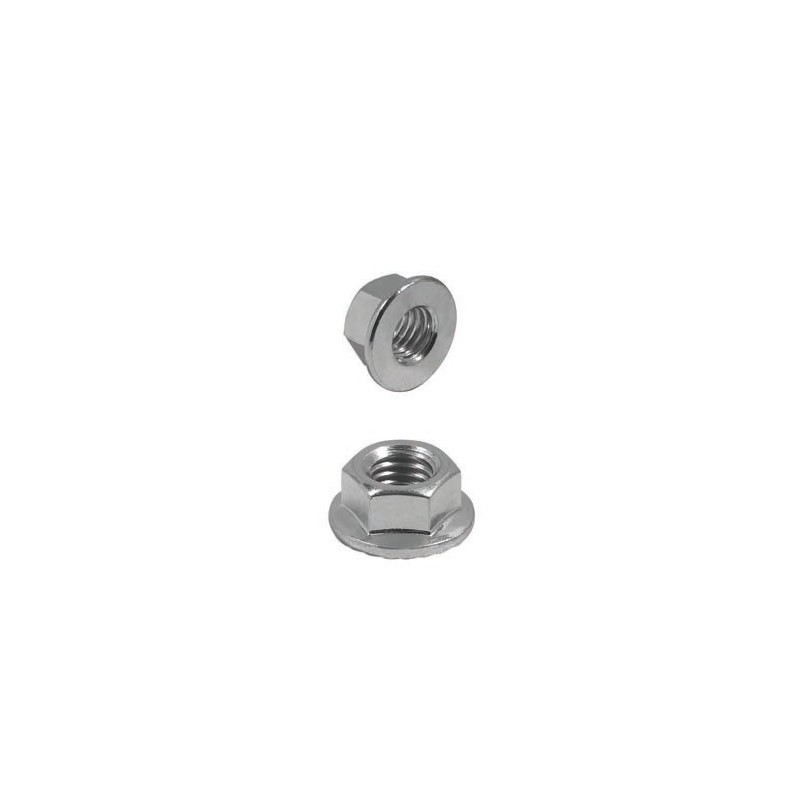

Descrição do produto
TABELA DE DIMENSÕES (MM)
d (diâmetro) | rosca/passo | s (chave) Máx. | Mínimo | Máximo | D (diâm. da Flange) Máx. | Qde |
---|---|---|---|---|---|---|
M6 | MA-1,00 | 10 | 5,70 | 6,00 | 14,20 | 1.000 |
M8 | MA-1,25 | 13 | 7,60 | 8,00 | 17,90 | 1.000 |
M10 | MA-1,50 | 15 | 9,60 | 10,00 | 21,80 | 500 |
M12 | MA-1,75 | 18 | 11,60 | 12,00 | 26,00 | 400 |
M14 | MA-2,00 | 21 | 13,30 | 14,00 | 29,90 | 200 |
M16 | MA-2,00 | 24 | 15,30 | 16,00 | 34,50 | 100 |
