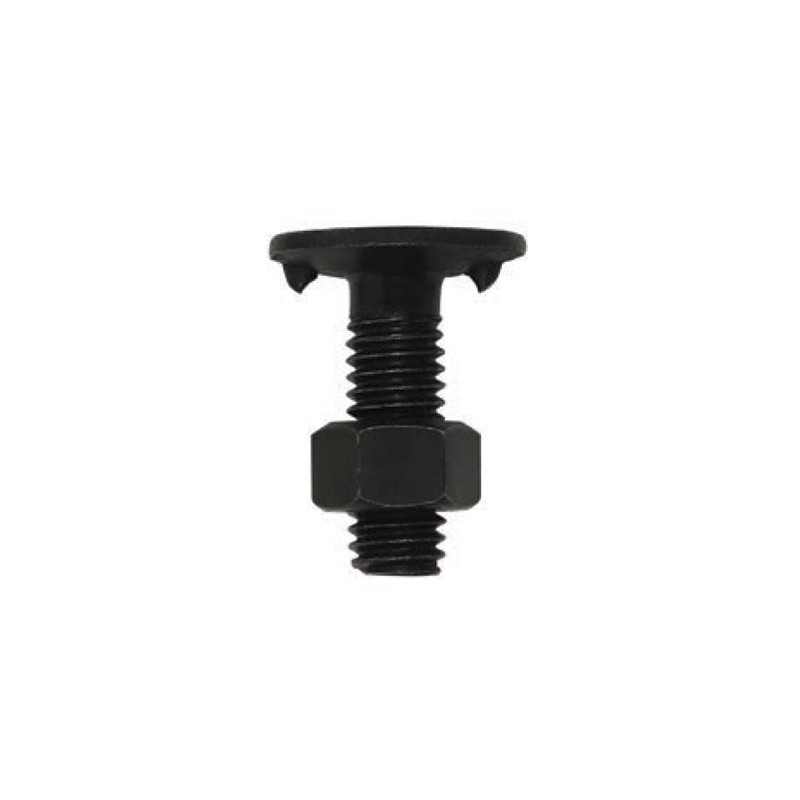

Descrição do produto
TABELA DE DIMENSÕES (MM)
d (diâmetro) | 1/4 | 5/16 | 3/8 | ||||
---|---|---|---|---|---|---|---|
rosca/passo | UNC-20 | UNC-18 | UNC-16 | ||||
D (diâmetro cabeça) máx. | 18,50 | 23,50 | 25,50 | 22,50 | 28,50 | 30,50 | 35,50 |
h (altura cabeça) máx. | 2,50 | 3,00 | 3,00 | 3,00 | 3,50 | 3,50 | 4,30 |
TABELA DE PEÇAS
L (comprimento) |
D (diâmetro) D (diâmetro cabeça) máx. |
1/4 | 5/16 | 3/8 | |||||
---|---|---|---|---|---|---|---|---|---|
18,50 | 23,50 | 25,50 | 22,50 | 28,50 | 30,50 | 26,50 | 35,50 | ||
3/4 | 200 | 200 | 200 | 200 | 200 | 200 | |||
7/8 | 200 | 200 | 200 | 200 | 200 | 200 | |||
1 | 200 | 200 | 200 | 200 | 200 | 200 | 100 | ||
1-1/4 | 200 | 200 | 200 | 200 | 200 | 200 | 100 | 100 | |
1-1/2 | 200 | 200 | 200 | 200 | 200 | 200 | 100 | 100 | |
1-3/4 | 200 | 200 | 200 | 200 | 200 | 100 | 100 | ||
2 | 200 | 200 | 200 | 100 | 100 |
