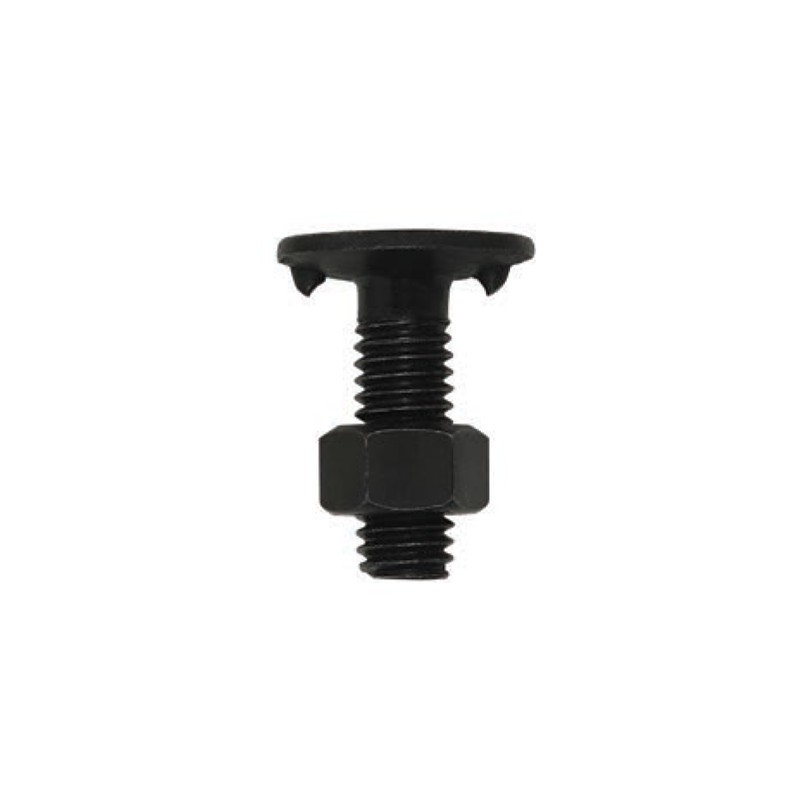

Descrição do produto
TABELA DE DIMENSÕES (MM)
| d (diâmetro) | M 6 | M 8 | M 10 | M 12 |
|---|---|---|---|---|
| rosca/passo | MA-1,00 | MA-1,25 | MA-1,50 | MA-1,75 |
| D (diâmetro cabeça) máx. | 20,50 | 28,50 | 35,50 | 42,00 |
| h (altura cabeça) máx. | 2,50 | 3,50 | 4,30 | 5,00 |
TABELA DE PEÇAS
| d (diâmetro) Comprimento |
M6 MA-1,00 |
M8 MA-1,25 |
M10 MA-1,50 |
M12 MA-1,75 |
|---|---|---|---|---|
| 20 | 200 | |||
| 25 | 200 | 200 | ||
| 30 | 200 | 200 | 100 | |
| 35 | 200 | 100 | 100 | |
| 40 | 200 | 100 | 100 | |
| 45 | 100 | |||
| 50 | 100 | 100 | ||
| 45 | 100 | |||
| 50 | 100 | |||
| 60 | 100 | |||
| 70 | 100 |
