Descrição do produto
CARACTERÍSTICAS TÉCNICAS
• Fixação por intertravamento da rosca no concreto;
• Diâmetro da broca igual ao nominal do chumbador;
• Medida gravada na cabeça do chumbador;
• Menores distâncias de aplicação entre chumbadores;
• Peça única com excelente acabamento;
• Sistema livre de tensões;
• Removível e re-aplicável.

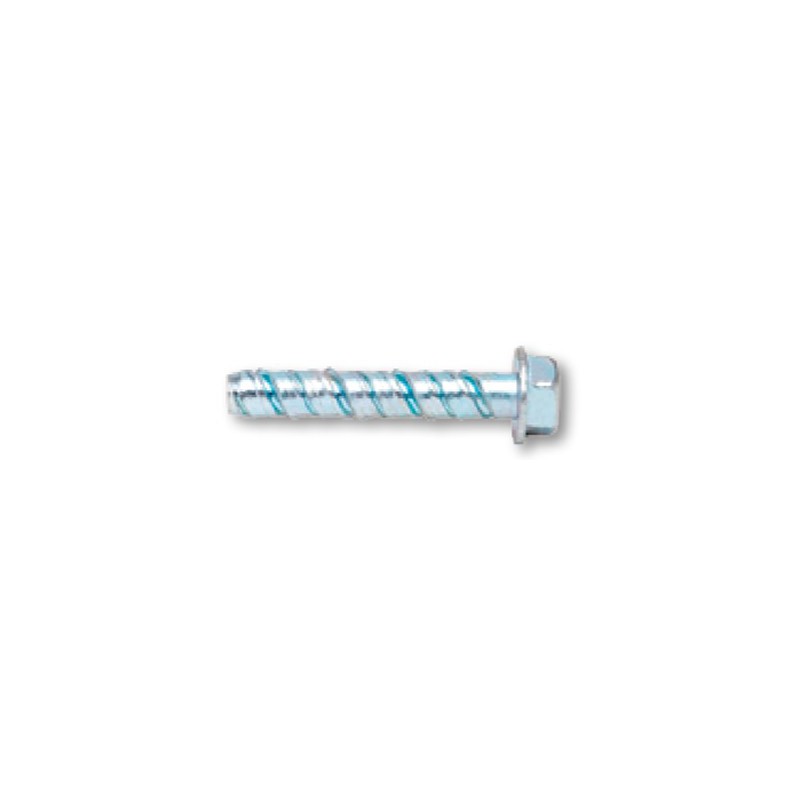

CHUMBADOR CBOLT – Parafuso para concreto
| Código | Descrição | Ø Nominal | Comprimento | Ø Furo | Profundidade mínima do furo | Chave | Cargas de tração | Cargas de cisalhamento | |
|---|---|---|---|---|---|---|---|---|---|
| (pol.) | (mm) | (mm) | (mm) | (mm) | (pol.) | (kgf) | |||
| 470600 | 6 x 30 | 6 | 30 | 6 | 30 | 10 | – | 428 | 670 |
| 470601 | 6 x 45 | 6 | 45 | 6 | 45 | 10 | – | 685 | 706 |
| 470602 | 6 x 75 | 6 | 75 | 6 | 75 | 10 | – | 1498 | 706 |
| 470603 | 8 x 60 | 8 | 60 | 8 | 60 | 13 | 1/2″ | 806 | 1505 |
| 470604 | 10 x 60 | 10 | 60 | 10 | 60 | 17 | 11/16″ | 1255 | 1634 |
| 470605 | 10 x 75 | 10 | 75 | 10 | 75 | 17 | 11/16″ | 1705 | 1762 |
| 470606 | 12 x 75 | 12 | 75 | 12 | 75 | 19 | 3/4″ | 1669 | 2411 |
| 470607 | 12 x 100 | 12 | 100 | 12 | 100 | 19 | 3/4″ | 2725 | 2918 |
| 470608 | 12 x 125 | 12 | 125 | 12 | 125 | 19 | 3/4″ | 4053 | 2918 |
