Descrição do produto
DIMENSÕES: DIN 188
MATERIAL: AÇO INOX 304 ( A2) 316 ( A4)
ACABAMENTO: AÇO INOX PASSIVADO
ROSCA: DIN 13 (ISO 965)

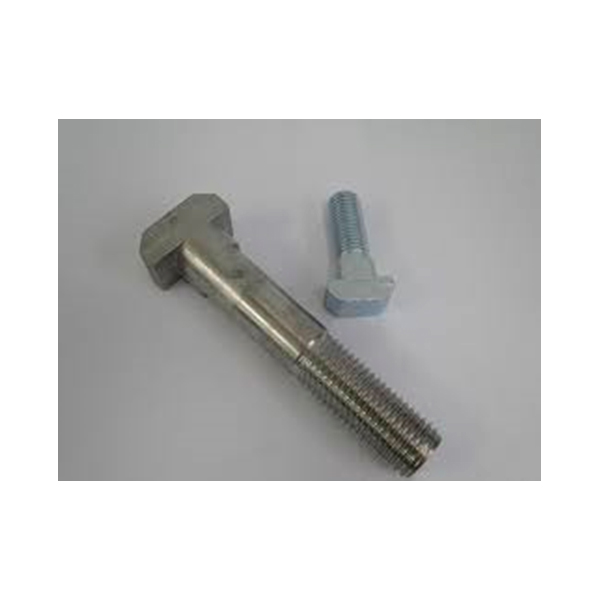

PARAFUSO CABEÇA MARTELO PARA RASGO DIN 188 AÇO INOX | |||||||||||

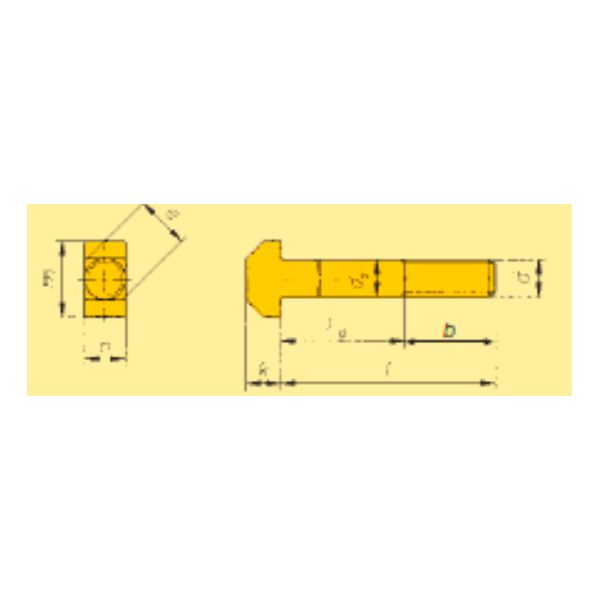

DIAMETRO | M 8 | M 10 | M 12 | M 16 | M 20 | M 24 | M 27 | M 30 | M 36 | M 42 | M 48 |
b-120 mm | 22 | 26 | 30 | 38 | 46 | 54 | 60 | 66 | 78 | 90 | 102 |
b-200 mm | 28 | 32 | 36 | 44 | 52 | 60 | 66 | 72 | 84 | 96 | 108 |
b- ACIMA DE 200 mm | 41 | 45 | 59 | 57 | 65 | 73 | 85 | 97 | 109 | 121 | |
k | 5,5 | 7 | 8 | 10,5 | 13 | 15 | 18 | 19 | 23 | 26 | 30 |
e | 9,24 | 11,81 | 14,17 | 19,32 | 24,33 | ||||||
m | 18 | 21 | 26 | 30 | 36 | 43 | 48 | 54 | 66 | 80 | 88 |
n | 8 | 10 | 12 | 16 | 20 | ||||||
COMPRIMENTO DE | 20 | 20 | 20 | 25 | 40 | 50 | 80 | ||||
COMPRIMENTO ATE | 180 | 200 | 240 | 240 | 240 | 240 | 240 |
