Descrição do produto
CARACTERÍSTICAS TÉCNICAS
• Medidas nominais de 1/4” a 1”;
• Fornecido completo, com parafuso, porca, arruela, jaqueta e cone;
• Acabamento zincado brilhante;
• Indicado para fixação de máquinas, equipamentos, estruturas metálicas e outros;
• Expansão tecnicamente perfeita;
• Expansão por torque;
• Chumbadores de Ø 1/4” oferecidos também com prisioneiro grau 5;
• Possui parafuso que facilita a fixação;
• Chumbador CBPL fornecido com prolongador liso;
• Maior resistência à tração.

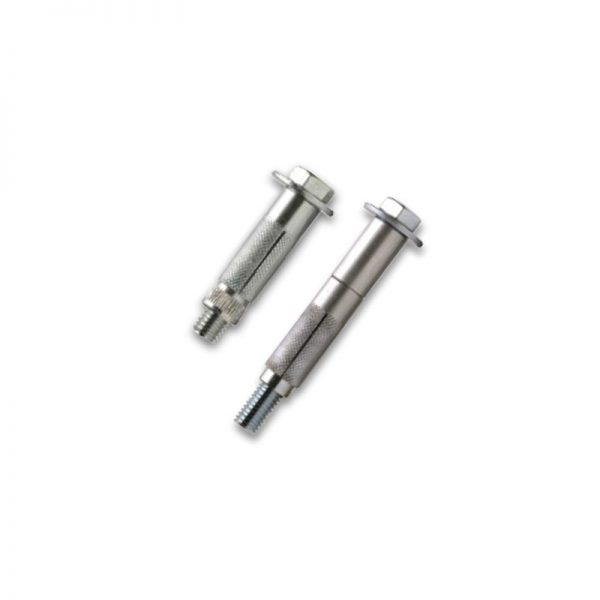

CHUMBADOR CB/CBPL
| Código | Ø da Rosca | Ø do Furo | Comprim. do parafuso | Comprim. da jaqueta | Comprim. prolongador | Prof. mínima furo | Esp. máx. fixada | Torque aperto |
Carga Média Tração | Carga Média Cisalhamento | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| pol. | mm | pol. | mm | mm | mm | pol. | mm | mm | N.m | kgf | |||
| CB14200 | 1/4″ | 3/8″ | 10 | 2″ | 50 | 32 | – | 2″ | 50 | 8 | 15 | 1127 | 800 |
| CBPL14300** | 1/4″ | 3/8″ | 10 | 3″ | 76 | 32 | 22 | 3″ | 76 | 8 | 15 | 1127 | 800 |
| CB56214 | 5/16″ | 1/2″ | 13 | 2 1/4″ | 57 | 34 | – | 2 1/4″ | 57 | 7 | 25 | 1773 | 1190 |
| CBPL56314 | 5/16″ | 1/2″ | 13 | 3 1/4″ | 82 | 34 | 25 | 3 1/4″ | 82 | 7 | 25 | 1902 | 1190 |
| CB38212 | 3/8″ | 9/16″ | 14 | 2 1/2″ | 63 | 37 | – | 2 1/2″ | 63 | 16 | 40 | 2143 | 1617 |
| CBPL38212 | 3/8″ | 9/16″ | 14 | 3 1/2″ | 89 | 37 | 25 | 3 1/2″ | 89 | 14 | 40 | 2753 | 1617 |
| CB12300 | 1/2″ | 3/4″ | 19 | 3″ | 76 | 50 | – | 3″ | 76 | 18 | 100 | 4362 | 2897 |
| CBPL12412 | 1/2″ | 3/4″ | 19 | 4 1/2″ | 114 | 50 | 33 | 4 1/2″ | 114 | 20 | 100 | 4929 | 2897 |
| CB58312 | 5/8″ | 7/8″ | 22 | 3 1/2″ | 89 | 60 | – | 3 1/2″ | 89 | 18 | 180 | 3333 | 4967 |
| CBPL58500 | 5/8″ | 7/8″ | 22 | 5″ | 127 | 60 | 45 | 5″ | 127 | 14 | 180 | 5841 | 4967 |
| CB34412 | 3/4″ | 1″ | 26 | 4 1/2″ | 114 | 80 | – | 4 1/2″ | 114 | 19 | 350 | 4320 | 6573 |
| CBPL34612 | 3/4″ | 1″ | 26 | 6 1/2″ | 165 | 80 | 63 | 6 1/2″ | 165 | 10 | 350 | 6657 | 6573 |
| CB10600 | 1″ | 1.1/4″ | 32 | 6″ | 152 | 100 | – | 6″ | 152 | 35 | 400 | 7790 | 12080 |
| CBPL10900 | 1″ | 1.1/4″ | 32 | 9″ | 228 | 100 | 79 | 9″ | 228 | 30 | 400 | 11676 | 12080 |
* Cargas obtidas em concreto de resistência 30 MPa.
** Disponíveis com parafusos ou prisioneiros em grau 2 (Gr. 2) e grau 5 (Gr. 5). Para Gr. 5 a carga média de tração 1395 kgf e cisalhamento 1007 kgf. Torque de aperto para Gr. 5 25 N.m.
