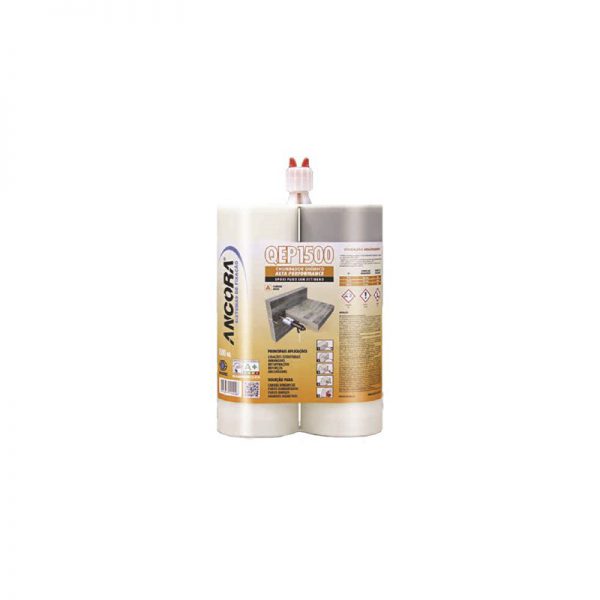

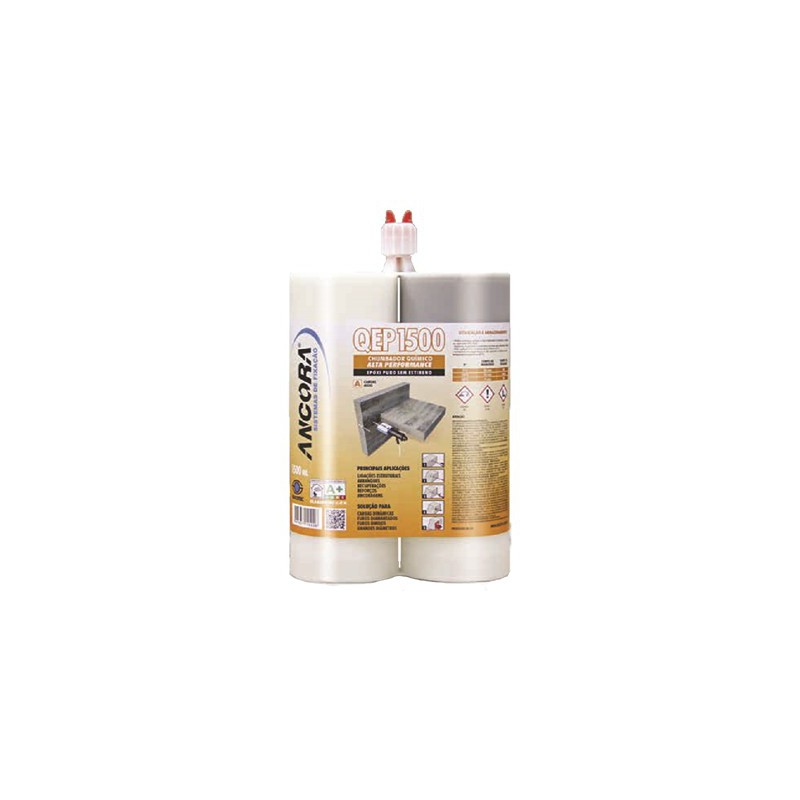

Descrição do produto
Propriedades Físicas:
Densidade 1,5
Livre de estireno
Sem retração
Embalagem: Cartuchos 1500 ml
Aplicador: APL1500 e APL1500M
Descrição do Produto
Sistema de ancoragem adesiva bicomponente a base epóxi, indicado para altas cargas em concreto. Utilizado em conjunto com barras roscadas ou vergalhões em aplicações em materiais base maciços como concreto ou rocha.
Características e Vantagens
– Recomendado para aplicações em furos com grandes profundidades e diâmetros
– Maior velocidade na instalação com o uso do aplicador pneumático para aplicações em série
– Quantidade superior de aplicações com um único cartucho
– Utilizado para cargas dinâmicas, cíclicas e de choque
– Pode ser aplicado em furos diamantados e furos úmidos
– Aprovação técnica nacional e internacional
Principais Aplicações
– Recuperação e reforço estrutural
– Fixação de suportes metálicos em pilares e vigas
– Arranques em paredes diafragmas
– Montagem de estruturas metálicas

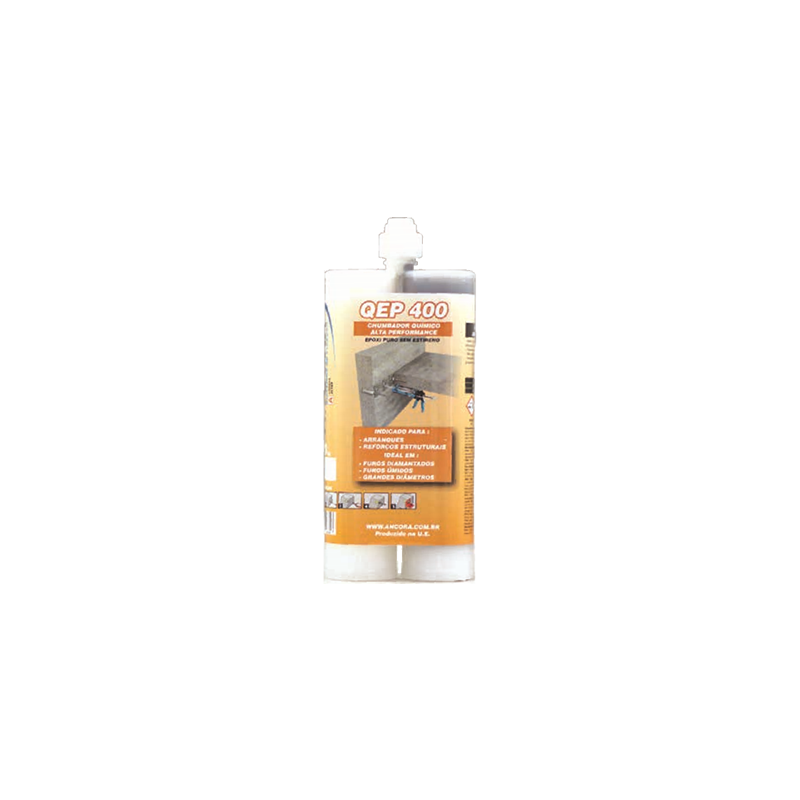

CHUMBADOR QUÍMICO – EPÓXI – QEP1500/400
| Diâmetro | Furo (mm) | Distância mínima recomendada (3)(mm) | Chave (pol.) | Torque (4)(kgf.m) | Fixações por cartucho (5)(400ml) | Fixações por cartucho (5)(1500ml) | Cargas Últimas (2) (kgf) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| pol. | (mm) | Diâm. | Prof. (1) | Fixador – Fixador | Fixados – Borda | Tração | Corte | ||||
| 5/16” | 8 | 10 | 64 | 128 | 64 | 1/2” | 1,5 | 123 | 461 | 3.025 | 2.020 |
| 5/16” | 8 | 10 | 96 | 192 | 96 | 1/2” | 1,5 | 82 | 307 | 3.770 | 2.020 |
| 3/8” | 10 | 12 | 80 | 160 | 80 | 9/16” | 2,4 | 69 | 260 | 4.910 | 2.985 |
| 3/8” | 10 | 12 | 120 | 240 | 120 | 9/16” | 2,4 | 46 | 173 | 5.065 | 2.985 |
| 1/2” | 12 | 14 | 96 | 192 | 96 | 3/4” | 4,2 | 57 | 213 | 7.670 | 5.275 |
| 1/2” | 12 | 14 | 144 | 288 | 144 | 3/4” | 4,2 | 38 | 142 | 8.410 | 5.275 |
| 5/8” | 16 | 18 | 128 | 256 | 128 | 15/16” | 10,4 | 25 | 95 | 12.200 | 8.715 |
| 5/8” | 16 | 18 | 192 | 384 | 192 | 15/16” | 10,4 | 17 | 63 | 13.580 | 8.715 |
| 3/4” | 20 | 22 | 160 | 320 | 160 | 1.1/8” | 20,7 | 14 | 51 | 18.920 | 13.020 |
| 3/4” | 20 | 22 | 240 | 480 | 240 | 1.1/8” | 20,7 | 8 | 32 | 20.980 | 13.020 |
| 7/8” | 22 | 25 | 176 | 352 | 176 | 1.5/16” | 24,2 | 11 | 39 | 21.720 | 17.725 |
| 7/8” | 22 | 25 | 264 | 528 | 264 | 1.5/16” | 24,2 | 7 | 28 | 29.625 | 17.725 |
| 1” | 24 | 28 | 192 | 384 | 192 | 1.1/2” | 32,5 | 8 | 32 | 28.800 | 23.150 |
| 1” | 24 | 28 | 288 | 576 | 288 | 1.1/2” | 32,5 | 5 | 20 | 31.395 | 23.150 |
| 1.1/4” | 32 | 35 | 256 | 512 | 256 | 1.7/8” | 55,0 | 4 | 16 | 53.490 | 36.830 |
| 1.1/4” | 32 | 35 | 384 | 768 | 384 | 1.7/8” | 55,0 | 3 | 12 | 66.485 | 36.830 |
(1) Profundidades padrões.
(2) Valores obtidos sobre média de ensaios com haste ASTM A193 B7 em concreto de 30MPa. Atenção: esses valores são cargas últimas, utilize sempre coeficiente de segurança.
(3) Distância mínima recomendada, para menores consulte o departamento técnico.
(4) Valores válidos para hastes ASTM A193 B7 / Porca ASTM A194 2H.
(5) Valores estimados em condições ideais de uso.
