Descrição do produto
DIMENSÕES: ASTM F1852
MATERIAL: AÇO MÉDIO CARBONO TEMPERADO E REVENIDO – A325
ACABAMENTO: Enegrecido de Têmpera Organometálico
ROSCA: UNC – ASME B1.1
TABELA DE DIMENSÕES (MM)
| d (diâmetro) | 5/8 | 3/4 | 7/8 | 1″ |
|---|---|---|---|---|
| rosca/FPP | UNC-11 | UNC-10 | UNC-9 | UNC-8 |
| h (altura cabeça) máx. | 10,20 | 12,20 | 14,30 | 15,90 |
| D (diâmetro cabeça) mín. | 28,00 | 34,00 | 39,00 | 45,00 |
| b (compr. rosca) mín. | 31,75 | 34,92 | 31,75 | 44,45 |
| LS (compr. espiga) ref. | 15,20 | 16,50 | 18,30 | 20,30 |
| S (chave da espiga) nom. | 10,90 | 13,50 | 15,50 | 17,80 |
| F (chave da porca) nom. | 1-1/16″ | 1-1/4″ | 1-7/16″ | 1-5/8″ |
| D1 (diâmetro da arruela) máx. | 34,12 | 38,09 | 45,24 | 51,59 |
TABELA DE PEÇAS
| d (diâmetro) Comprimento |
5/8 UNC-11 |
3/4 UNC-10 |
7/8 UNC-9 |
1″ UNC-8 |
|---|---|---|---|---|
| 1-1/2 | 150 | |||
| 1-3/4 | 140 | 90 | ||
| 2 | 140 | 85 | 60 | |
| 2-1/4 | 130 | 80 | 60 | 40 |
| 2-1/2 | 120 | 75 | 55 | 40 |
| 2-3/4 | 115 | 75 | 50 | 40 |
| 3 | 65 | 50 | 35 | |
| 3-1/4 | 65 | 50 | 35 | |
| 3-1/2 | 65 | 45 | 30 | |
| 3-3/4 | 60 | 45 | 30 | |
| 4 | 50 | 40 | 30 | |
| 4-1/4 | 35 | – | ||
| 4-1/2 | 35 | 30 | ||
| 5 | 25 | |||
| 5-1/2 | 20 | |||
| 6 | 20 | |||
| 6-1/2 | 20 |

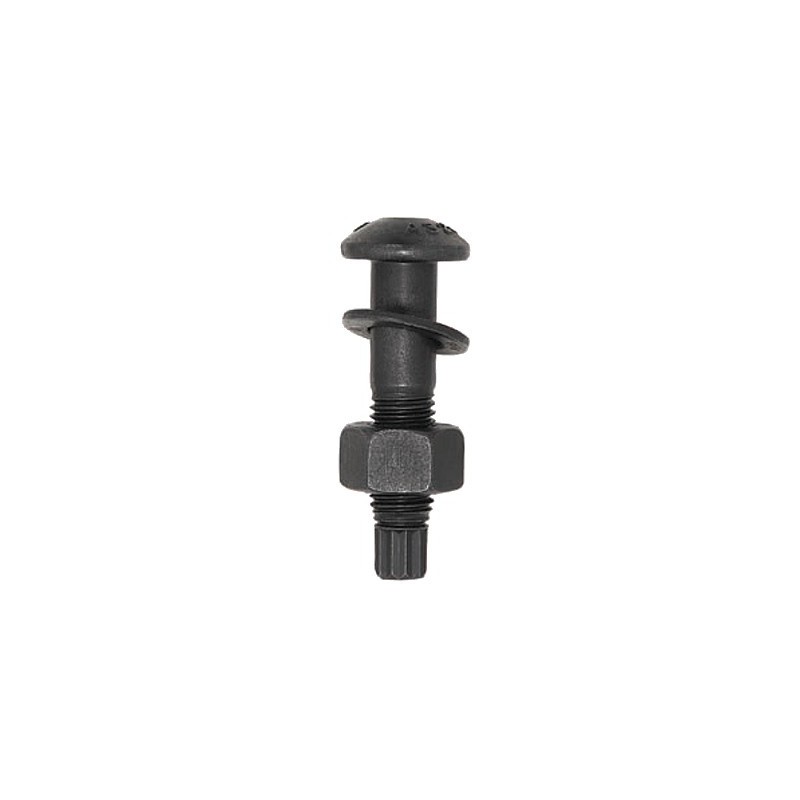

COMPONENTES DO CONJUNTO:
– PARAFUSO ASTM A325 TC
– PORCA SEXTAVADA PESADA A 563 DH / A 194 2H
– ARRUELA LISA F-436
APLICAÇÃO: Mesma função dos parafusos ASTM A325 sextavados, porém com a vantagem na redução da mão-de-obra de aplicação, reduzindo-se a inspeção final das juntas fixadas.
