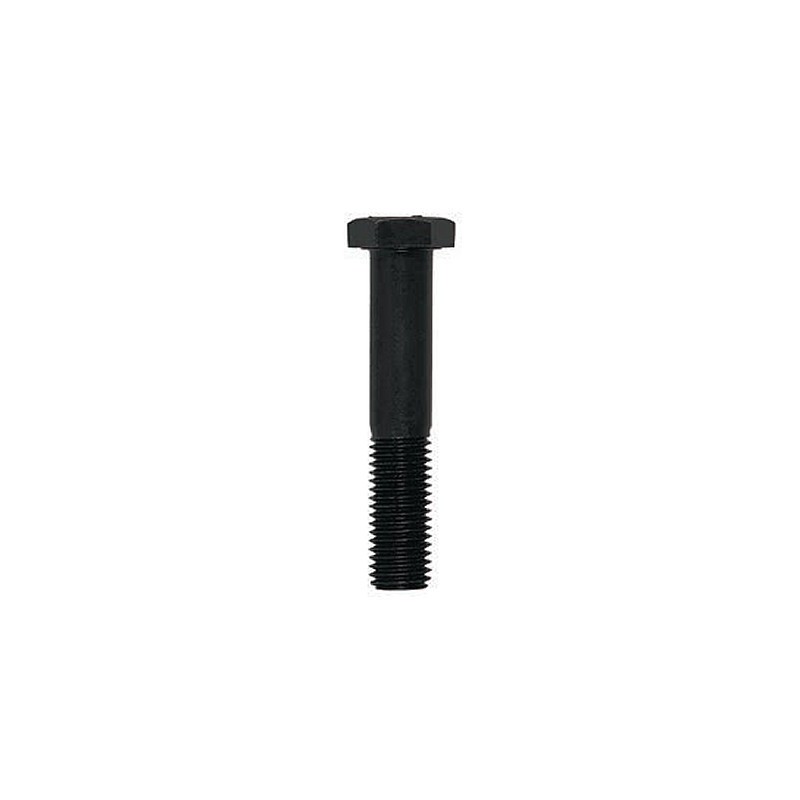

PARAFUSO SEXTAVADO ROSCA PARCIAL UNF(FINO) – GRAU 5 POLEGADA

PARAFUSO SEXTAVADO ROSCA PARCIAL UNF(FINO) – GRAU 5 POLEGADA
PARAFUSO SEXTAVADO ROSCA PARCIAL UNF - GRAU 5 POLEGADA-13
PARAFUSO SEXTAVADO ROSCA PARCIAL UNF – GRAU 5 POLEGADA-13

PARAFUSO SEXTAVADO ROSCA PARCIAL UNF(FINO) – GRAU 5 POLEGADA

Grátis!

DIMENSÕES: ASME B18.2.1

MATERIAL: AÇO MÉDIO CARBONO TEMPERADO E REVENIDO – GRAU 5

ACABAMENTO: Enegrecido de Têmpera Bicromatizado Zincado Branco Niquelado, Flocos Zinco, Zinco Mecânico; Galvanizado a fogo; Zinco Níquel; Zinco Preto; Zinco Trivalente; Fosfato; Zinco ferro; GEOMET® 321; GEOMET® 500; DELTA PROTEKT; MAGNI 567

ROSCA: UNF – ASME B1.1



Verificar disponibilidade de estoque e/ou fabricação

REF: SXRP5/16-24X1-3/488 Categoria Etiqueta:

Descrição do produto

TABELA DE DIMENSÕES (MM)

d (diâmetro) 5/16 3/8 7/16 1/2 9/16 5/8 3/4
rosca/FPP UNC-24 UNC-24 UNC-20 UNC-20 UNC-18 UNC-18 UNC-16
h (altura cabeça) máx. 5,33 6,17 7,39 8,20 9,42 10,23 12,26
s (chave) máx. pol. 1/2 9/16 5/8 3/4 13/16 15/16 1-1/8
mm 12,70 14,27 15,87 19,05 20,62 23,82 28,57
b (compr. rosca) se L <= 6 22,22 25,40 28,57 31,75 34,92 38,10 44,45
b (compr. rosca) se L > 6 28,57 31,75 39,52 38,10 41,27 44,45 50,80

TABELA DE PEÇAS

d (diâmetro)
Comprimento		 5/16
UNC-24		 3/8
UNC-24		 7/16
UNC-20		 1/2
UNC-20		 9/16
UNC-18		 5/8
UNC-18		 3/4
UNC-16
1-3/4 200 200 100 100 50 50
2 200 200 100 100 50 50 50
2-1/4 200 100 100 50 50 50 50
2-1/2 100 100 100 50 50 50 50
2-3/4 100 100 100 50 50 50 50
3 100 100 100 50 50 20 20
3-1/2 100 100 50 50 50 20 20
4 100 100 50 50 50 20 20
4-1/2 100 50 50 20 20
5 100 50 50 20 20
5-1/2 20 20
6 20 20

OBSERVAÇÃO: Parafusos com comprimento total fora da norma ASME B18.2.1, possuem comprimento de rosca conforme padrão Belenus
