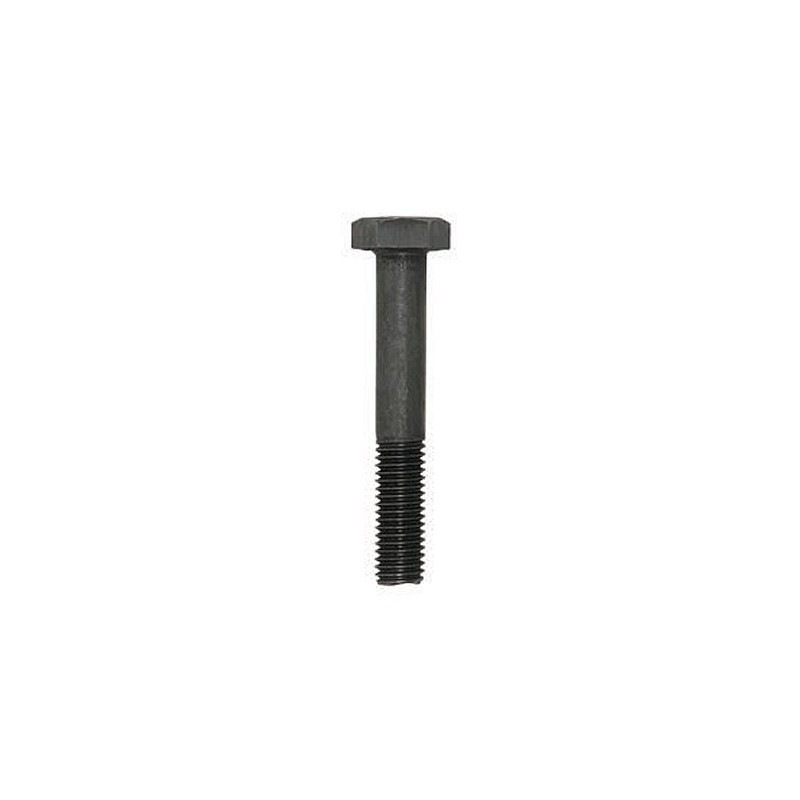

PARAFUSO SEXTAVADO ROSCA PARCIAL – CLASSE 5.8mm

PARAFUSO SEXTAVADO ROSCA PARCIAL – CLASSE 5.8mm
PARAFUSO SEXTAVADO ROSCA PARCIAL - CLASSE 5.8mm-9
PARAFUSO SEXTAVADO ROSCA PARCIAL – CLASSE 5.8mm-9

PARAFUSO SEXTAVADO ROSCA PARCIAL – CLASSE 5.8mm

Grátis!

DIMENSÕES: DIN 931 (DIN EN ISO 4014)

MATERIAL: AÇO CARBONO – CLASSE 5.8

ACABAMENTO: Polido Zincado Branco Bicromatizado Oxidado Preto Niquelado, Flocos Zinco, Zinco Mecânico; Galvanizado a fogo; Zinco Níquel; Zinco Preto; Zinco Trivalente; Fosfato; Zinco ferro; GEOMET® 321; GEOMET® 500; DELTA PROTEKT; MAGNI 567

ROSCA: DIN 13 (ISO 965)

Verificar disponibilidade de estoque e/ou fabricação

REF: SXRP6X40PL Categoria Etiqueta:

Descrição do produto



TABELA DE DIMENSÕES (MM)

d (diâmetro) M 6 M 8 M 10 M 12 M 14 M 16 M 18 M 20 M 22 M 24 M 27 M 30 M 33 M 36
rosca/passo MA-1,00 MA-1,25 MA-1,50 MA-1,75 MA-2,00 MA-2,00 MA-2,50 MA-2,50 MA-2,50 MA-3,00 MA-3,00 MA-3,50 MA-3,50 MA-4,00
s (chave) máx. 10 13 17 19 22 24 27 30 32 36 41 46 50 55
h (altura cabeça) máx. 4,15 5,45 6,56 7,68 8,98 10,18 11,72 12,72 14,21 15,21 17,21 19,26 21,26 23,26
b (comp. rosca) se L <= 125 18,00 22,00 26,00 30,00 34,00 38,00 42,00 46,00 50,00 54,00 60,00 66,00 72,00 78,00
b (compr. rosca) se L > 125 a 200 24,00 28,00 32,00 36,00 40,00 44,00 48,00 52,00 56,00 60,00 66,00 72,00 78,00 84,00
b (compr. rosca) se L > 200 – – 45,00 49,00 53,00 57,00 61,00 65,00 69,00 73,00 79,00 85,00 91,00 97,00

TABELA DE PEÇAS

d (diâmetro)?
Comprimento ?		 M 6
MA-1,00		 M 8
MA-1,25		 M 10
MA-1,50		 M 12
MA-1,75		 M 14
MA-2,00		 M 16
MA-2,00		 M 18
MA-2,50		 M 20
MA-2,50		 M 22
MA-2,50		 M 24
MA-3,00		 M 27
MA-3,00		 M 30
MA-3,50		 M 33
MA-3,50		 M 36
MA-4,00
40 200 200 100
45 200 200 100 100
50 200 200 100 100 50 50 50 50
55 200 100 100 50 50 50 50 50
60 200 100 100 50 50 50 20 20
65 100 100 100 50 50 50 20 20
70 100 100 100 50 50 50 20 20 20
75 100 100 100 50 50 50 20 20 20
80 100 100 100 50 50 50 20 20 20 10 10
90 100 100 100 50 50 50 20 20 20 10 10 10
100 100 100 50 50 50 50 20 20 20 10 10 10 10
110 100 100 50 50 50 20 20 20 20 10 10 10 10 10
120 100 100 50 50 50 20 20 20 20 10 10 10 10 10
130 100 50 50 50 20 20 20 20 10 10 10 10 10
140 100 50 50 20 20 20 20 20 10 10 10 10 10
150 100 50 50 20 20 20 20 20 10 10 10 10 10
160 20 20 20 20 20 20 10 10 10 10 10
170 20 20 20 20 20 20 10 10 10 10 10
180 20 20 20 20 20 20 10 10 10 10 10
190 20 20 20 20 20 20 10 10 10 10 10
200 20 20 20 20 20 20 10 10 10 10 10
220 20 20 10 10 10 10 10 10 5 5 5
250 20 20 10 10 10 10 10 10 5 5 5

OBSERVAÇÕES: Parafusos com comprimento total fora da norma DIN 931, possuem comprimento de rosca conforme padrão Belenus.

APLICAÇÃO: Utilizados na construção de máquinas e equipamentos industriais, estruturas metálicas, veículos, móveis de aço entre outras aplicações diversas.
