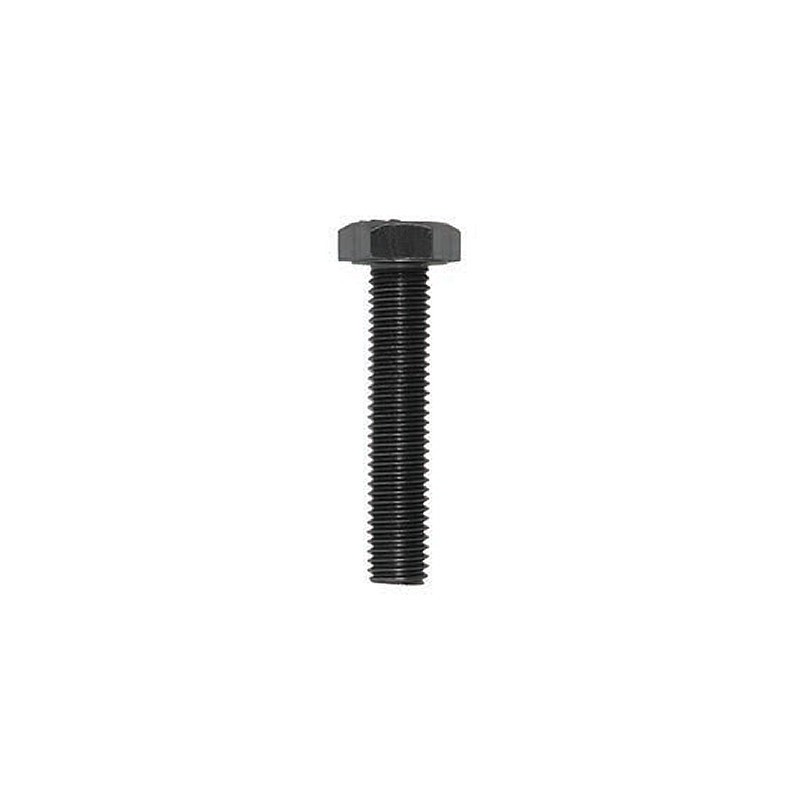

PARAFUSO SEXTAVADO ROSCA INTEIRA – CLASSE 5.8mm

PARAFUSO SEXTAVADO ROSCA INTEIRA – CLASSE 5.8mm
PARAFUSO SEXTAVADO ROSCA INTEIRA - CLASSE 5.8mm-8
PARAFUSO SEXTAVADO ROSCA INTEIRA – CLASSE 5.8mm-8

PARAFUSO SEXTAVADO ROSCA INTEIRA – CLASSE 5.8mm

Grátis!

DIMENSÕES: DIN 933 (DIN EN ISO 4017)

MATERIAL: AÇO CARBONO – CLASSE 5.8

ACABAMENTO: Polido Zincado Branco Bicromatizado Oxidado Preto Niquelado, Flocos Zinco, Zinco Mecânico; Galvanizado a fogo; Zinco Níquel; Zinco Preto; Zinco Trivalente; Fosfato; Zinco ferro; GEOMET® 321; GEOMET® 500; DELTA PROTEKT; MAGNI 567



ROSCA: DIN 13 (iso 965)

Verificar disponibilidade de estoque e/ou fabricação

REF: SXRI5X10PL Categoria Etiqueta:

Descrição do produto

TABELA DE DIMENSÕES (MM)

d (diâmetro) M 5 M 6 M 8 M 10 M 12 M 14 M 16 M 18 M 20 M 22 M 24 M 27 M 30 M 33 M 36
rosca/passo MA-0,80 MA-1,00 MA-1,25 MA-1,50 MA-1,75 MA-2,00 MA-2,00 MA-2,50 MA-2,50 MA-2,50 MA-3,00 MA-3,00 MA-3,50 MA-3,50 MA-4,00
s (chave) máx. 8 10 13 17 19 22 24 27 30 32 36 41 46 50 55
h (altura cabeça) máx. 3,65 4,15 5,45 6,56 7,68 8,98 10,18 11,72 12,72 14,21 15,21 17,21 19,26 21,26 23,26

TABELA DE PEÇAS

d (diâmetro)
Comprimento		 M 5
MA-0,80		 M 6
MA-1,00		 M 8
MA-1,25		 M 10
MA-1,50		 M 12
MA-1,75		 M 14
MA-2,00		 M 16
MA-2,00		 M 18
MA-2,50		 M 20
MA-2,50		 M 22
MA-2,50		 M 24
MA-3,00		 M 27
MA-3,00		 M 30
MA-3,50		 M 33
MA-3,50		 M 36
MA-4,00
10 500 500
12 500 500 200
16 500 500 200 200
20 500 500 200 200 200
25 500 500 200 200 100 100 50 50
30 500 200 200 100 100 100 50 50 50
35 500 200 200 100 100 100 50 50 50
40 500 200 200 100 100 100 50 50 50
45 500 200 200 100 100 50 50 50 50
50 500 200 200 100 100 50 50 50 50 20 20 10
55 200 200 100 100 50 50 50 50 50 20 20 10
60 200 200 100 100 50 50 50 20 20 20 20 10 10 10
65 200 100 100 100 50 50 50 20 20 20 20 10 10 10
70 200 100 100 100 50 50 50 20 20 20 20 10 10 10 10
75 100 100 100 50 50 50 20 20 20 10 10 10 10 10
80 100 100 100 50 50 50 20 20 20 10 10 10 10 10
90 100 100 100 50 50 50 20 20 20 10 10 10 10 10
100 100 100 50 50 50 50 20 20 20 10 10 10 10 10
110 100 100 50 50 20 20 10 10 10 10 10
120 100 100 50 50 20 20 10 10 10 10 10
130 100 50 50 20 20 10 10 10 10 10
140 100 50 50 20 20 10 10 10 10 10
150 100 50 50 20 20 10 10 10 10 10
160 20 20 10 10 10 10 10
170 20 20 10 10 10 10 10
180 20 20 10 10 10 10 10
190 20 20 10 10 10 10 10
200 20 20 10 10 10 10 10
