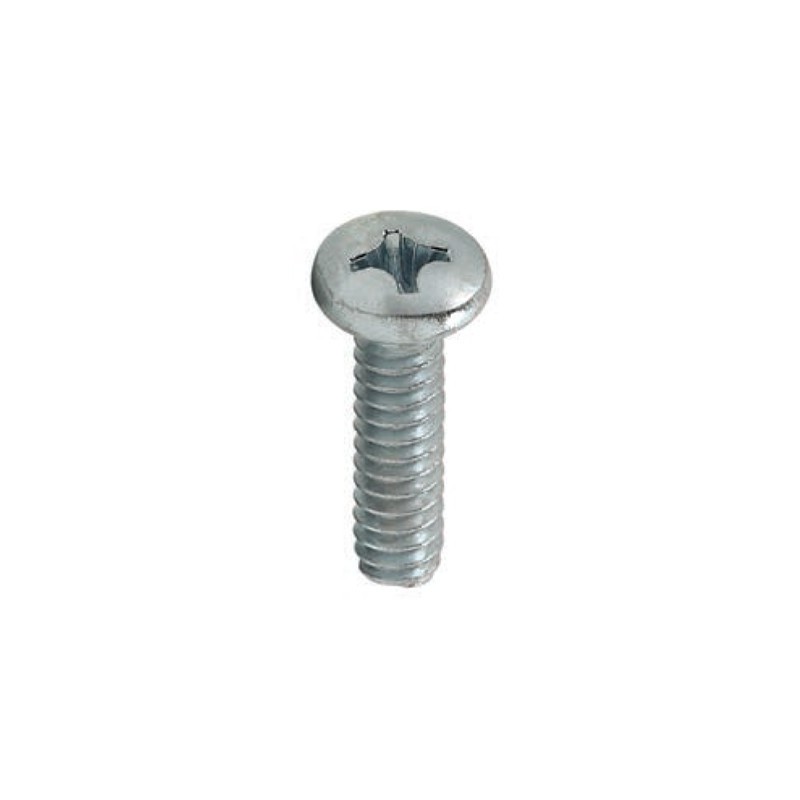

Descrição do produto
TABELA DE DIMENSÕES (MM)
d (diâmetro) | M 3 | M 3,5 | M 4 | M 5 | M 6 |
---|---|---|---|---|---|
passo | 0,50 | 0,60 | 0,70 | 0,80 | 1,00 |
d (diâmetro cabeça) máx. | 6,00 | 7,00 | 8,00 | 10,00 | 12,00 |
h (altura cabeça) máx. | 2,52 | 2,82 | 3,25 | 3,95 | 4,75 |
chave phs nº | 1 | 2 | 2 | 2 | 3 |
TABELA DE PEÇAS
Diâmetro Comprimento |
M 3 MA-050 |
M 3,5 MA-060 |
M 4 MA-0,70 |
M 5 MA-0,80 |
M 6 MA-1,00 |
---|---|---|---|---|---|
6 | 500 | 500 | |||
8 | 500 | 500 | 500 | ||
10 | 500 | 500 | 500 | 500 | |
12 | 500 | 500 | 500 | 500 | 200 |
16 | 500 | 500 | 500 | 200 | |
20 | 500 | 200 | 200 | ||
25 | 200 | ||||
30 | 200 |
