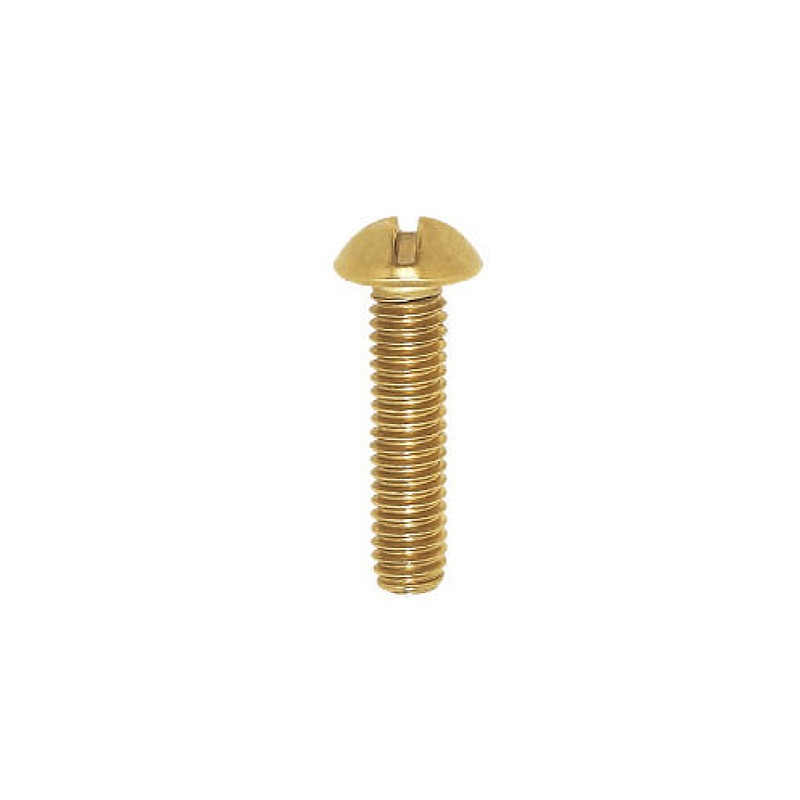

PARAFUSO ROSCA MÁQUINA CABEÇA REDONDA COM FENDA SIMPLES

PARAFUSO ROSCA MÁQUINA CABEÇA REDONDA COM FENDA SIMPLES
PARAFUSO ROSCA MÁQUINA CABEÇA REDONDA COM FENDA SIMPLES-197
PARAFUSO ROSCA MÁQUINA CABEÇA REDONDA COM FENDA SIMPLES-197

PARAFUSO ROSCA MÁQUINA CABEÇA REDONDA COM FENDA SIMPLES

Grátis!

DIMENSÕES: ASME B18.6.3

MATERIAL: LATÃO

ACABAMENTO: Polido

ROSCA: UNC – ASME B1.1 BSW – DIN 11

Verificar disponibilidade de estoque e/ou fabricação

REF: RMRD1/8X1/4LA Categoria Etiqueta:

Descrição do produto



TABELA DE DIMENSÕES (MM)

d (diâmetro) 1/8 5/32 3/16 1/4 5/16 3/8
rosca/FPP BSW-40 BSW-32 BSW-24 UNC-20 UNC-18 UNC-16
h (altura cabeça) máx. 6,00 7,80 9,10 12,00 15,00 18,00
D (diâmetro cabeça) máx. 2,40 3,00 3,50 4,40 5,50 6,50
N (abertura da fenda) máx. 1,10 1,30 1,50 1,90 2,10 2,40

TABELA DE PEÇAS

d (diâmetro)
Comprimento		 1/8
BSW-40		 5/32
BSW-32		 3/16
BSW-24		 1/4
UNC-20		 5/16
UNC-18		 3/8
UNC-16
1/4 500 500 500
5/16 500 500 500
3/8 500 500 500 500
1/2 500 500 500 500 200 200
5/8 500 500 500 200 200 200
3/4 500 500 500 200 200 200
7/8 500 500 500 200 200 200
1 500 500 500 200 100 200
1-1/4 200 200 200 200 100 200
1-1/2 200 200 200 100 100 200
1-3/4 200 200 200 100 100 200
2 200 200 100 100 100 200
2-1/2 100 100 100 100
3 100 100 100 100
3-1/2 100 100 100
4 100 100 100
