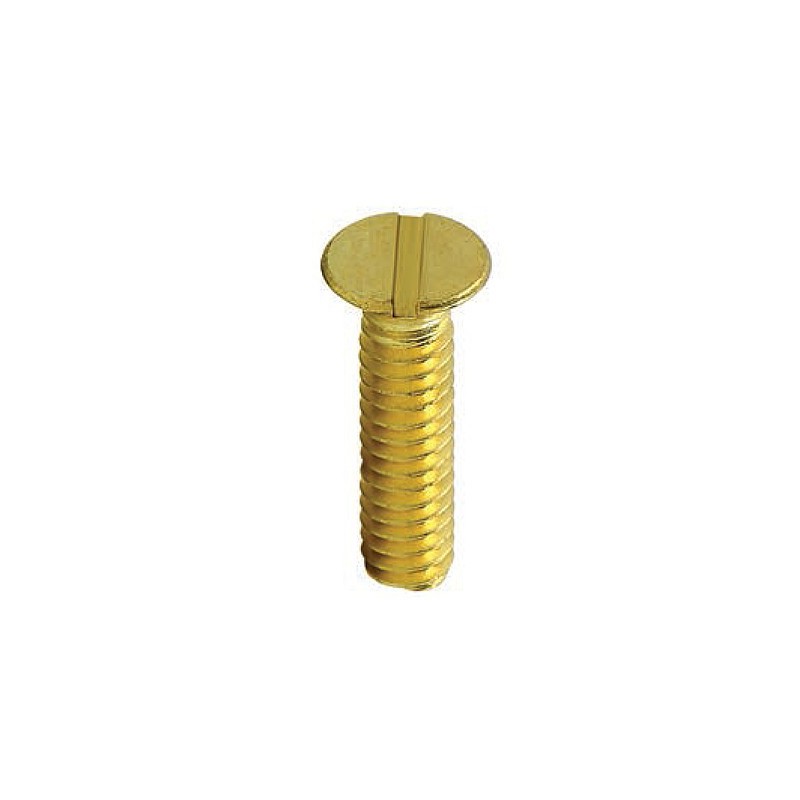

PARAFUSO ROSCA MÁQUINA CABEÇA CHATA COM FENDA SIMPLES

PARAFUSO ROSCA MÁQUINA CABEÇA CHATA COM FENDA SIMPLES
PARAFUSO ROSCA MÁQUINA CABEÇA CHATA COM FENDA SIMPLES-198
PARAFUSO ROSCA MÁQUINA CABEÇA CHATA COM FENDA SIMPLES-198

PARAFUSO ROSCA MÁQUINA CABEÇA CHATA COM FENDA SIMPLES

Grátis!

DIMENSÕES: ASME B18.6.3

MATERIAL: LATÃO

ACABAMENTO: Polido

ROSCA: UNC – ASME B1.1 BSW – DIN 11

Verificar disponibilidade de estoque e/ou fabricação

REF: RMCH1/8X1/4LA Categoria Etiqueta:

Descrição do produto

TABELA DE DIMENSÕES (MM)

d (diâmetro) 1/8 5/32 3/16 1/4 5/16 3/8
rosca/FPP UNC-20 UNC-18 UNC-16 UNC-14 UNC-13 BSW-12
d (diâmetro cabeça) máx. 4,14 5,33 6,17 7,39 8,20 8,20
h (altura cabeça) máx. 19,05 22,22 25,40 28,57 31,75 31,75
N (abertura da fenda) máx. 25,40 28,57 31,75 34,92 38,10 38,10

TABELA DE PEÇAS

d (diâmetro)
Comprimento		 1/8
BSW-40		 5/32
BSW-32		 3/16
BSW-24		 1/4
UNC-20		 5/16
UNC-18		 3/8
UNC-16
1/4 500 500
5/16 500 500 500
3/8 500 500 500 500
1/2 500 500 500 500 200 200
5/8 500 500 500 200 200 200
3/4 500 500 500 200 200 200
7/8 500 500 500 200 200 200
1 500 500 500 200 100 200
1-1/4 200 200 200 200 100 200
1-1/2 200 200 200 100 100 200
1-3/4 200 200 200 100 100 200
2 200 200 100 100 100 200
2-1/2 100 100 100 100
3 100 100 100 100
3-1/2 100 100 100
4 100 100 100
