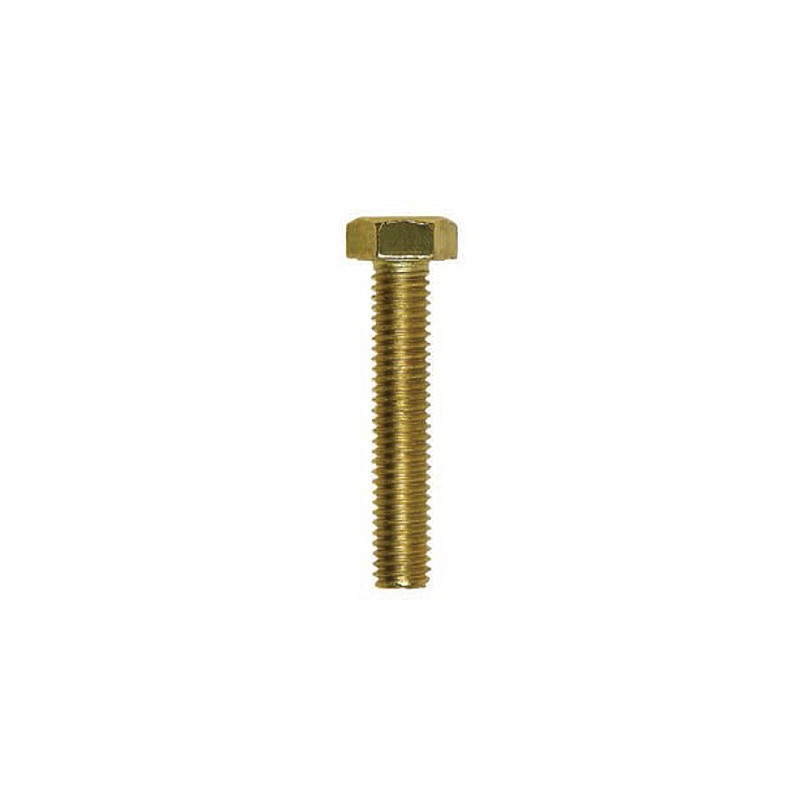

PARAFUSO CABEÇA SEXTAVADA ROSCA INTEIRA POLEGADA LATÃO

Grátis!

DIMENSÕES: ASME B18.2.1

MATERIAL: LATÃO

ACABAMENTO: Polido

ROSCA: UNC – ASME B1.1 BSW – DIN 11

Verificar disponibilidade de estoque e/ou fabricação

REF: SXRI3/16X1/2LA Categoria Etiqueta:

Descrição do produto

TABELA DE DIMENSÕES (MM)

d (diâmetro) 3/16 1/4 5/16 3/8 1/2 1/2 5/8 3/4
rosca/FPP BSW-24 UNC-20 UNC-18 UNC-16 UNC-13 BSW-12 UNC-11 UNC-10
s (chave) máx. pol. 5/16 7/16 1/2 9/16 3/4 3/4 15/16 1-1/8
mm 7,90 11,12 12,70 14,27 19,05 19,05 23,82 28,57
h (altura cabeça) máx. 3,17 4,14 5,33 6,17 8,20 8,20 10,23 12,26

TABELA DE PEÇAS

d (diâmetro)
Comprimento		 3/16
BSW-24		 1/4
UNC-20		 5/16
UNC-18		 3/8
UNC-16		 1/2
UNC-13		 1/2
BSW-12		 5/8
UNC-11		 3/4
UNC-10
1/2 500 500 500
5/8 500 500 500
3/4 500 500 200 200
7/8 500 500 200 200
1 500 500 200 200 100 100
1-1/4 500 200 200 200 100 100
1-1/2 500 200 200 200 100 100 50
1-3/4 200 200 200 100 100 50
2 200 200 200 100 100 50 50
2-1/4 200 200 100 50 50 50 50
2-1/2 200 100 100 50 50 50 50
2-3/4 100 100 100 50 50 50 50
3 100 100 100 50 50 20 20
3-1/2 100 100 50 50 20 20
4 100 100 50 50 20 20
