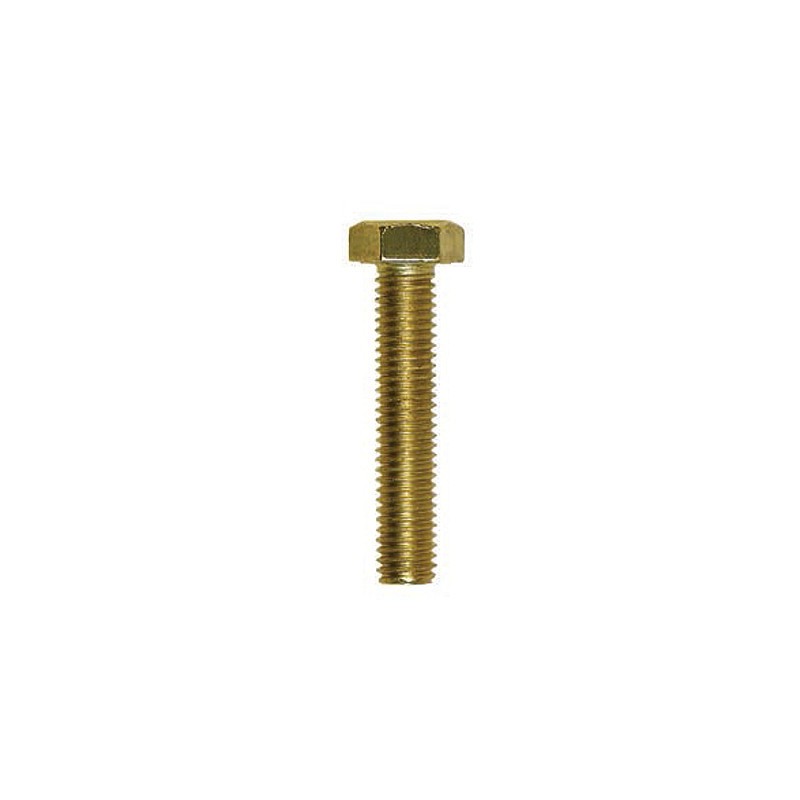

Descrição do produto
TABELA DE DIMENSÕES (MM)
d (diâmetro) | M 5 | M 6 | M 8 | M 10 | M 12 |
---|---|---|---|---|---|
rosca/passo | MA-0,80 | MA-1,00 | MA-1,25 | MA-1,50 | MA-1,75 |
s (chave) máx. | 8 | 10 | 13 | 17 | 19 |
.h (altura cabeça) máx. | 3,50 | 4,15 | 5,45 | 6,56 | 7,68 |
TABELA DE PEÇAS
d (diâmetro) Comprimento |
M 5 MA-0,80 |
M 6 MA-1,00 |
M 8 MA-1,25 |
M 10 MA-1,50 |
M 12 MA-1,75 |
---|---|---|---|---|---|
12 | 500 | 500 | 200 | ||
16 | 500 | 500 | 200 | 200 | |
20 | 500 | 500 | 200 | 200 | 200 |
25 | 500 | 500 | 200 | 200 | 100 |
30 | 500 | 200 | 200 | 100 | 100 |
35 | 500 | 200 | 200 | 100 | 100 |
40 | 500 | 200 | 200 | 100 | 100 |
45 | 200 | 100 | 100 | ||
50 | 200 | 100 | 100 | ||
55 | 100 | 100 | 50 | ||
60 | 100 | 100 | 50 | ||
65 | 100 | 100 | 50 | ||
70 | 100 | 100 | 50 |
