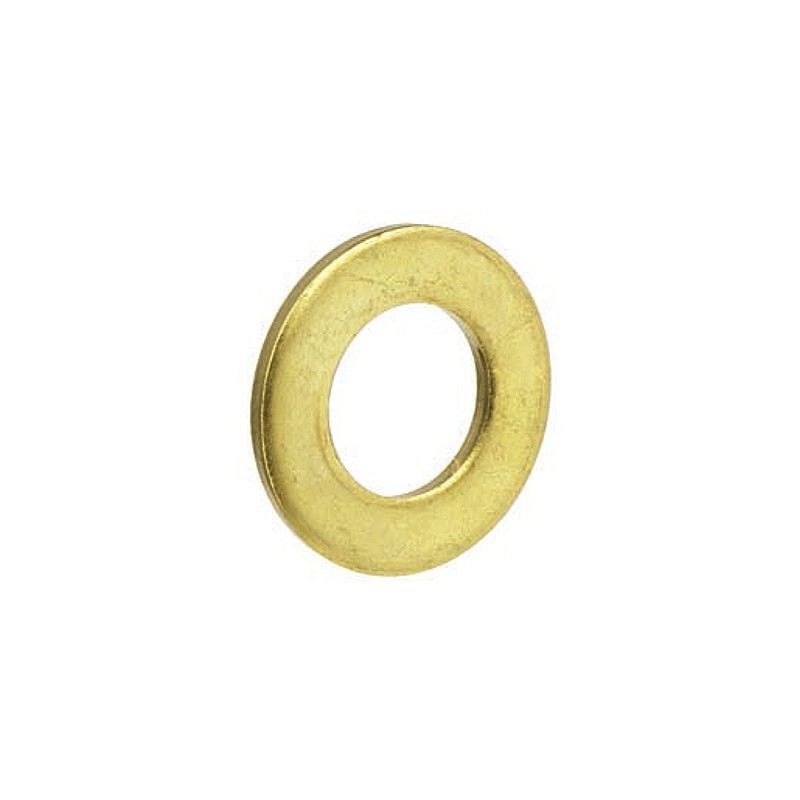

Descrição do produto
TABELA DE DIMENSÕES (MM) – ARRUELA LISA – ASME B18.22.1
| d (diâmetro) | d1 (diâmetro interno) | d2 (diâmetro externo) | h (espessura) | Quantidade | ||
|---|---|---|---|---|---|---|
| mínimo | máximo | máximo | mínimo | máximo | ||
| #5-1/8 | 3,45 | 3,78 | 10,51 | 0,90 | 1,20 | 5000 |
| #8-5/32 | 4,64 | 4,97 | 11,50 | 0,90 | 1,20 | 5000 |
| #10-3/16 | 5,43 | 5,76 | 13,08 | 0,90 | 1,20 | 5000 |
| 1/4 | 7,00 | 7,50 | 16,25 | 1,20 | 1,50 | 2000 |
| 5/16 | 8,61 | 9,11 | 17,85 | 1,40 | 1,70 | 1000 |
| 3/8 | 10,18 | 10,69 | 21,00 | 1,40 | 1,70 | 1000 |
| 1/2 | 13,36 | 13,86 | 27,73 | 1,90 | 2,20 | 500 |
| 5/8 | 16,48 | 17,42 | 34,08 | 1,90 | 2,20 | 200 |
| 3/4 | 20,44 | 21,38 | 38,07 | 2,90 | 3,20 | 200 |
TABELA DE DIMENSÕES (MM) – ARRUELA LISA – DIN 125A
| d (diâmetro) | d1 (diâmetro interno | d2 (diâmetro externo) | h (espessura) | Quantidade | |||
|---|---|---|---|---|---|---|---|
| mínimo | máximo | mínimo | máximo | mínimo | máximo | ||
| M3 | 3,20 | 3,34 | 6,75 | 7,00 | 0,45 | 0,55 | 10000 |
| M4 | 4,30 | 4,44 | 8,75 | 9,00 | 0,70 | 0,90 | 5000 |
| M5 | 5,30 | 5,44 | 9,75 | 10,00 | 0,90 | 1,10 | 5000 |
| M6 | 6,40 | 6,54 | 11,57 | 12,00 | 1,50 | 1,70 | 2000 |
| M8 | 8,40 | 8,54 | 15,57 | 16,00 | 1,50 | 1,70 | 1000 |
| M10 | 10,50 | 10,64 | 19,48 | 20,00 | 1,90 | 2,10 | 1000 |
| M12 | 13,00 | 13,14 | 23,75 | 24,00 | 2,40 | 2,60 | 500 |
| M16 | 17,00 | 17,14 | 29,75 | 30,00 | 2,90 | 3,10 | 200 |
| M20 | 21,00 | 21,14 | 36,75 | 37,00 | 2,90 | 3,10 | 200 |
