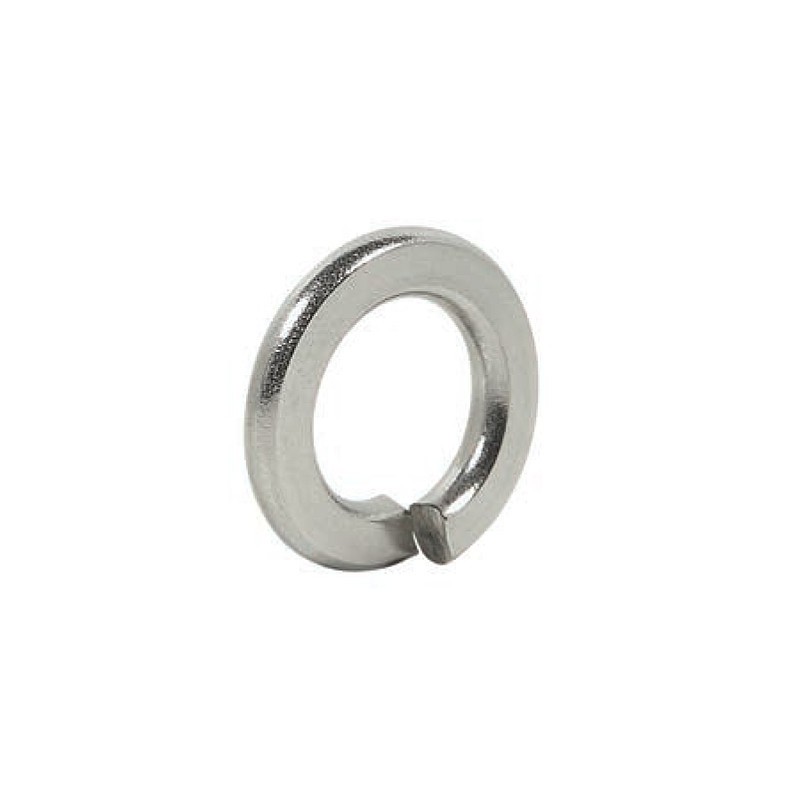

Descrição do produto
TABELA DE DIMENSÕES (MM) – ARRUELA DE PRESSÃO – ASME B18.21.1
| Diâmetro Nominal | d1 (diâmetro interno) mínimo | d2 (diâmetro externo) máximo | h (espessura) mínima | quantidade |
|---|---|---|---|---|
| #10-3/16 | 4,90 | 8,48 | 1,19 | 5000 |
| 1/4 | 6,45 | 12,37 | 1,57 | 2000 |
| 5/16 | 8,05 | 14,80 | 1,98 | 1000 |
| 3/8 | 9,65 | 17,27 | 2,38 | 1000 |
| 7/16 | 11,25 | 19,71 | 2,76 | 1000 |
| 1/2 | 12,85 | 22,07 | 3,17 | 500 |
| 9/16 | 14,47 | 24,51 | 3,58 | 500 |
| 5/8 | 16,12 | 27,25 | 3,96 | 200 |
| 3/4 | 19,30 | 32,13 | 4,77 | 200 |
| 7/8 | 22,52 | 37,05 | 5,56 | 100 |
| 1 | 25,83 | 42,06 | 6,35 | 100 |
TABELA DE DIMENSÕES (MM) – ARRUELA DE PRESSÃO – DIN 127 B
| Diâmetro Nominal | d1 (diâmetro interno) mínimo | d2 (diâmetro externo) máximo | h (espessura) mínima | quantidade |
|---|---|---|---|---|
| M 3 | 3,10 | 6,20 | 0,70 | 10.000 |
| M 4 | 4,10 | 7,60 | 0,80 | 5000 |
| M 5 | 5,10 | 9,20 | 1,10 | 5000 |
| M 6 | 6,10 | 11,80 | 1,50 | 2000 |
| M 8 | 8,10 | 14,80 | 1,90 | 1000 |
| M 10 | 10,20 | 18,10 | 2,05 | 1000 |
| M 12 | 12,20 | 21,10 | 2,35 | 500 |
| M 14 | 14,20 | 24,10 | 2,85 | 500 |
| M 16 | 16,20 | 27,40 | 3,30 | 200 |
| M 18 | 18,20 | 29,40 | 3,30 | 200 |
| M 20 | 20,20 | 33,60 | 3,80 | 200 |
| M 22 | 22,50 | 35,90 | 3,80 | 100 |
| M 24 | 24,50 | 40,00 | 4,80 | 100 |
